介绍两种无按钮音乐门铃
来源:本站整理  作者:佚名  2011-09-26 07:27:13



      门铃均需安装按装,因而存在着安装麻烦和易于丢失损坏等问题。用复合开关管代替机械触发开关制作的音乐门铃,即可克服上述弊端。

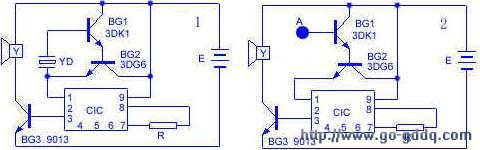

      图左为振动式。当有人用手敲门时,安装在门内侧的压电陶瓷片YD受到振动而产生相应的音频电压,使复合管开关BG1和BG2导通,音乐电路CIC受到触发即演奏一段乐曲。压电陶瓷片以采用直径较大的为宜,用502胶水将其粘合在门内偏上的中心位置即可。

      图右为触摸式。当用手指触摸电路A点时,人体感应电压使复合管BG1和BG2导通,音乐电路CIC受到触发即演奏一段乐曲。触摸电极A可用一大小适中的金属片固定在门框上即可。
