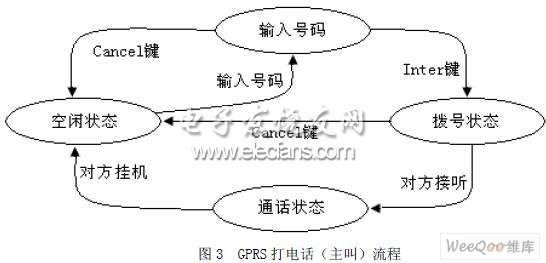

　　功能程序包括 GPRS模块初始化程序，GPRS读数据程序，GPRS发送短消息程序，GPRS打电话和接电话程序等，一般通过状态机实现，如GPRS打电话（主叫）流程如图 3所示，分为空闲状态、输入号码状态、拨号状态、通话状态等。

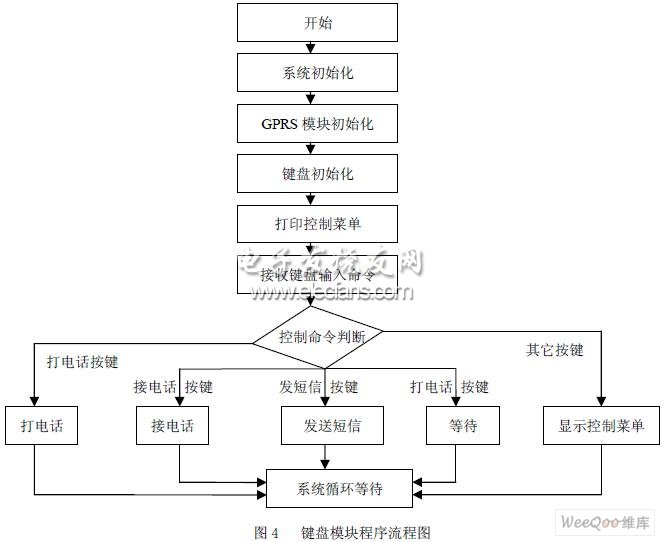

　　键盘操作是用户的输入/输出接口，用户的所有指令都需要通过键盘来实现，键盘模块程序流程图如图 4所示，主要包括键盘的初始化、打电话、接电话、发短消息、查看短消息，以及等待等无线通信常见的键盘操作方式。

　　3、实验结果

　　连接计算机串口到嵌入式处理器 S3C2410的 UART1，连接好 GPRS天线，在 GPRS模块的 SIM卡座上插入 SIM卡（最好是中国移动卡），接上耳机和麦克风，运行超级终端，选择正确的串口号，并设置串口（波特率为115200，奇偶校验为None,数据位数为8，停止位数为1，无流控），并打开串口。GPRS模块通电后，通过使用键盘的“UP”和“DOWN”键选择“GPRS-连接 PC选项”，然后点击“Enter”键确定，系统自动复位 GPRS模块，并进入 PC模式，在该模式下，可以通过计算机串口控制 UART1的方式直接控制 GPRS模块。接下来，在 GPRS模块初始化后，通过输入不同的 AT命令，就可开关机、拨打和接听电话、发送和接收短消息、收发E-mail,进行因特网浏览等，实验结果正确。

　　4 结论

　　本文阐述了嵌入式系统和 GPRS的含义，以嵌入式处理器 S3C2410为核心，利用 GPRS模块设计出了无线通信系统。本文作者创新点是利用了嵌入式处理器和 GPRS模块，将两种不同的技术融合在一起，同时采用 ADT IDE集成开发环境设计嵌入式系统的软件，因而具有很好的目的性和针对性；根据本文提出的设计思路，可方便的设计其它无线通信系统，有广阔的应用前景和很好的经济效益。
