基于Qt/Embedded的/蓄电池状态检测控制软件设计
来源:本站整理  作者:佚名  2011-10-05 10:03:17



  1  引言

  蓄电池生产过程中的状态参数检测是保证蓄电池出场质量的关键。然而目前,国内蓄电池的状态检测主要依靠蓄电池电压巡检仪、蓄电池电导测试仪和内阻容量测试仪等仪器,这些仪器只是能够实现单一的检测蓄电池状态,而且操作灵活度有限,数据的存储、传输以及实时分析都需要额外的pc的辅助来实现, 已经不能很好的满足当前许多要求较高的工业现场控制的应用。为了使蓄电池生产线上的蓄电池性能参数测量更加灵活,本文提出一种基于qt/embedded的便携式蓄电池状态检测系统,实现了对蓄电池的多路数据采集,控制软件界面友善、检测仪器轻巧方便。

  2  系统总体设计与实现

  本检测系统由数据采集部分、A/D转换、arm微控制器和数据存储等几部分组成,总体架构设计图如图1所示。其中,数据采集部分主要完成对蓄电池性能参数的采集,a/d转换部分主要完成采集信号的模/数转化,arm微控制器是整个系统的关键部分,主要负责与基于qt/embedded的连接,接受第三方用户的命令信息并进行相应的处理。数据存储部分主要负责将处理后的数据存放到usb设备中,为以后数据分析提供依据。

  3  控制软件的设计

  3.1 qt/embedded简介

  qt/embedded是一个和完整的自包含gui和基于linux的嵌入式平台工具,是qt在嵌入式平台的版本。它通过qt api与linux i/o以及framebuffer直接交互,拥有较高的运行效率,而且整体采用面向对象编程,拥有良好地体系架构和编程模式。通过qt/embedded可以直接构建工作在嵌入式设备上的控制软件,为便携式设备提供良好的人机交互界面,使设备的操作更加灵活。



图1 测量系统的组成


  3.2 qt/embedded的移植

  本文采用宿主机-目标板的移植方式,先在宿主机上调试通过后,再将调试通过的程序移植到目标板上。

  3.2.1宿主机上的移植

  qt/embedded直接写入帧缓冲,在宿主机上则是通过qvfb(vituralframe buffer)来模拟帧缓冲。宿主机上的移植需要的工具及环境变量见表1。其中环境变量的设置可以直接用export来声明,配置qt-embedded-3.3.2时,/configure–qconfig–qvfb–depths4,8,16,32,就是指定qt/embedded开发包生成虚拟缓冲帧工具qvfb。



  3.2.2目标板上的移植

  将qt/embeded程序应用到arm开发板,在configure配置时配置linux-arm-g++配置选项[6]。最后将交叉编译好的应用程序烧写到开发板的根文件系统的/opt目录中。

  3.3应用程序的框架结构

  基于qt/embedded的蓄电池状态检测控制软件包括以下4个主要模块,如图2所示。



图2 软件框架结构

  3.3.1用户界面(user interface)模块

  用户界面如图3所示,主要包括工作人员信息(图3①部分)、蓄电池信息(图3②部分)、需要显示的数据(图3③部分)(理想数据、数据上下限、实际检测数据及其当前蓄电池的状态)和数据存储(图3④部分)几部分组成。其中,检测人员工作前,需要手动的输入员工信息和设备信息等内容,便于数据分类,最后将这些数据共同存储。



图3 人机界面运行图


  3.3.2数据处理模块

  采集数据处理模块的基本结构流程图如图4所示。系统启动之后,首先进行arm微处理器芯片的初始化工作,完成初始化之后,系统启动qt上位机软件,然后整个程序进入监听状态,不停检测是否有控制命令事件触发,一旦触发则进行a/d转化,将数据采集模块采集到的信息进行数/模转化,最后将完成处理的数据送至显示模块显示。



 图4 软件流程图



  在ad模块的驱动程序设计中采用中断采集的方式完成数据采集。ad驱动函数主要代码如下:

  (1)设备初始化,驱动设备的注册。为防止设备号的冲突,这里设备注册采用的是自动分配设备号。

  devfs_handle=devfs_register(null,devICe_name,devfs_fl_auto_devnum,0,0,s_ifchr|s_irusr|s_iwusr,&s3c2410_fops,null)。

  (2)open函数,用于设置ad通道,并进行比例因子初始化。

       init_waitqueue_head (&adcdev.wait);
            //等待队列,当数据到达的时候,进程被唤醒,并将数据返回调用者。
            adcdev.channel=0;
            adcdev.prescale= 0xff;
            //ad设置,说明对通道0进行采样。

  (3)read函数,关键函数之一,在这个函数中需要配置ad器件的控制寄存器,并启动转换。使用copy_to_user函数把数据从内核传递到用户空间,功能函数主要代码如下:

            start_adc_ain(adcdev.channel, adcdev.prescale);
            interruptible_sleep_on(&adcdev.wait);
            copy_to_user (buffer, (char*)&ret, sizeof(ret))。

  (4)最后,把所有功能函数写进file_operations。

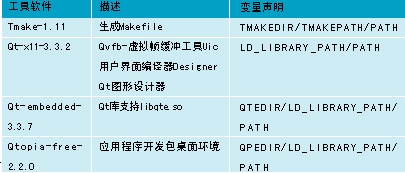

                        表1 宿主机上的移植需要的工具及环境变量


  4  总结

  在各种检测系统的研究和设计中,数据采集是必不可少的环节。本系统以s3c2410a微控制器为基础,利用图形化编程语言qt设计出可视化、友好的控制界面,能够显著提高人机界面的显示效果。该系统具有较高的稳定性、可靠性,特别适用于便携式检测装置。因此,该系统具有广阔的市场前景。
