近年来，智能手机集成的功能越来越多，但在基本的音频放大应用方面，在继续优化性能表现及用户音频体验方面仍有继续提升的空间。原因是智能手机存在着特殊的音频要求，例如：智能手机存在基带/应用处理器、调频(FM)广播、蓝牙(耳机)等多种音频输入源；编解码器(CODEC)可以集成在模拟基带中，也可独立存在；多数情况下最少是扬声器放大器保持单独存在(不集成)，从而提供足够输出功率；耳机放大器外置，配合高保真(HI-FI)音乐播放。

       本文将重点探讨智能手机的扬声器放大器及耳机放大器性能要求，介绍安森美半导体相应的音频放大解决方案，以及集成了立体声耳机放大器、D类扬声器放大器及I2C控制的新的音频子系统方案——音频管理集成电路(AMIC)。


图1：智能手机的音频放大应用示意图。

       扬声器放大器性能要求及解决方案
       对于智能手机而言，期望的扬声器放大器应当提供低电磁干扰(EMI)，避免与智能手机中的其它射频(RF)电路产生干扰。就用户的实际应用而言，用户有时候会想要在公共场合进行免提语音通话，有时候会想要带音频播放的视频观看。这就要求扬声器放大器提供具有高识别度的输出音量，同时提供低失真。此外，低噪声也是所期望的扬声器放大器提供的重要特性。具体而言，这就要求扬声器放大器具有高电源抑制比(PSRR)，从而抑制GSM信号传输期间电池电压波动产生的时分多址(TDMA)噪声；亦要求导通及关闭期间无爆破音(pop)和嘀嗒音(click)噪声。

图2：降低EMI的不同技术

       要满足智能手机扬声器放大器的这些期望性能要求，D类放大器是极佳选择。如D类放大器提供极低EMI，避免与其它RF电路产生干扰。实际上，D类放大器将输入的模拟音频信号转换为脉宽调制(PWM)的脉冲信号，再以此脉冲信号控制开关器件来导通/关闭音频功率放大器。对于智能手机应用而言，要降低音频输出段的EMI，重要的是减少较高频率的频谱部分。传统PWM技术没有特定手段来应对。但要做到这一点，可以采用两种技术，一是PWM扩频调制(开关频率变化)，一是带斜坡控制的PWM(延缓上升/下降时间)。相比较而言，斜坡控制技术比扩频调制技术在减少较高频率的频谱方面更为有效，更有利于降低EMI。

       安森美半导体的NCP2824 是一款2.8 W单声道D类放大器，采用斜坡控制技术来提供低EMI。此外，NCP2824藉单线(Single-Wire)接口提供可实时配置的自动增益控制(AGC)功能。其自动增益控制功能包含两种模式，分别是不削波(non-clipPINg)和功率限制器模式。对于扬声器放大器而言，在智能手机的电池电压很低条件下会出现削波，导致输出摆幅减小及饱和。NCP2824的自动增益控制“不削波”功能可以维持低失真，可以选择最大总谐波失真(THD)阈值。另一方面，在高输出功率条件下会出现过高输出功率，致使输出摆幅减小及饱和。功率限制器功能限制放大器的输出功率(可选择最大输出电压阈值)，保护扬声器免受过高音量导致的损伤。

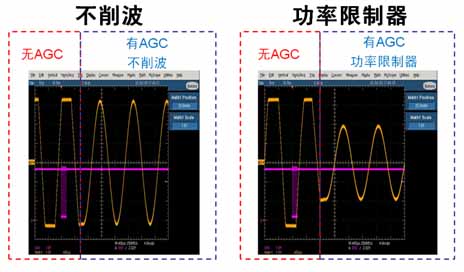

图3：NCP2824支持不削波和功率限制器模式的自动增益控制

       除了具有低EMI和低失真，NCP2824在音频放大器的其它关键性能指标上也表现极佳。例如，这器件具有达95 dB的优异信噪比(SNR)性能，提供极佳的音频表现。此外，NCP2824也具有极佳的电源抑制比(PSSR)，217 Hz频率时PSSR为-72 dB。NCP2824还提供高达92%的能效，有助于延长便携设备电池使用时间。这器件采用2.5 V至5.5 V电压工作，支持全差分输入(从而消除输入耦合电容)，仅须使用1颗外部电容。这器件还提供短路保护电路，用于智能手机及移动互联网设备(MID)、导航设备、便携游戏机及便携式媒体播放器等应用。
