1．4 通信模块

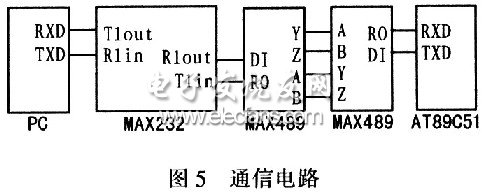

    在通信电路设计中，采用MAX489进行全双工通信，MAX489的引脚R0为接收器输出，接TTL电平RXD信号；引脚DI为发送器输入，接TTL电平TXD信号；引脚-VT、引脚+VT为发送器输出，接发送传输线；引脚-VT，引脚+VT为接收器输入，接收传输线；引脚DE为发送使能端，接+5 V；引脚是接收使能端，接地，通信电路如图5所示。

2 电子密码锁的软件设计
    电子密码锁的软件设计是整个电子密码锁可靠安全运行的关键，为了提高电子密码锁的安全性能，该设计引入安全体系概念，即在设计时建立一般的指导原则和约束条件，为电子密码锁提供了安全服务和安全机制，使其软件程序构成一个完整的安全体系结构。安全体系主要是由4种安全服务和4种安全机制构成，其中安全服务包括：鉴别、访问控制、信息机密性、信息完整性；安全机制包括：鉴别交互机制、访问控制机制、加密、信息完整性。安全体系主要是通过软件设计来实现的。密码锁软件总体分为两部分：1)控制程序，其中包括主程序、延时子程序、时间设置子程序、修改密码子程序、扫描键盘输入子程序、报警子程序；2)网络管理程序，其中包括开锁信息查询子程序、串行通信程序。软件设计中，引入了二层权限加密的技术，对输入的8位十进制基础密码进行判别，如果输入密码正确，则可以直接开锁。如果不正确，并且3次以上输入不正确，则封锁输入口并报警利用互联网通知管理人员，存储报警信息。如果要修改密码，则需要在输入基础密码判别正确后，输入高级权限密码，通过系统确认后方可修改密码。电子密码锁利用AT89S5l单片机软、硬件资源，从而使系统具有很高的可靠性和安全性。

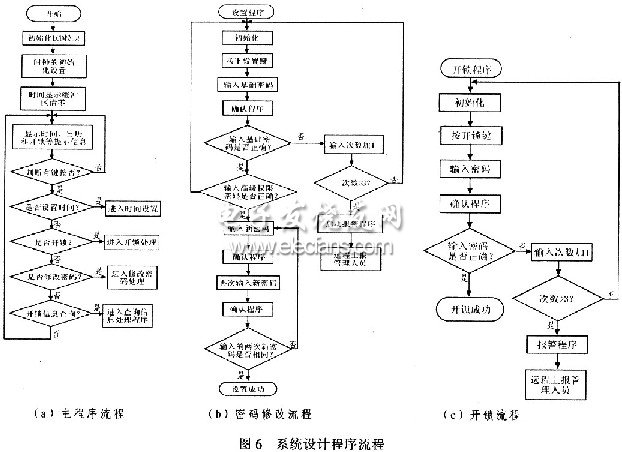

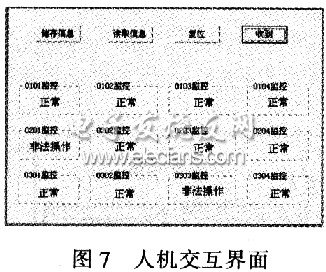

    该系统设计程序流程如图6所示，图7和图8给出人机交互界面和电子密码锁实物。

3 结束语
    该电子密码锁设计实现远程监控、自动报警和开关锁等功能，并具有结构简单、功耗低、成本低等优点，但是设计电子密码锁需要结合实际综合考虑很多因素，因此该电子密码锁设计需要在实际中进一步完善和改进。另外，在系统应用程序方面，该设计只实现了修改密码、开关锁、自动报警和远程监控等功能，要想在现实生活中推广，还必须针对实际应用场合的需要，进一步完善系统功能的程序。
