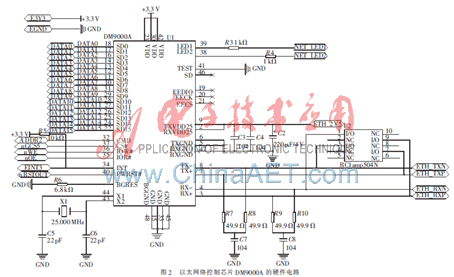

DM9000A芯片的各引脚的硬件接口电路如图2所示。为了保护芯片的数据和地址引脚，保护引脚免受瞬间高压的损坏，在每个引脚后方接一个零电阻(这些零电阻在图2中未标出)。图中，电阻R7~R10可用来去除以太网输入输出电路中的信号杂波、耦合等干扰；芯片RClamp2504N用作对以太网的高压保护，以防止瞬间过高电压以及脉冲电流对DM9000A的损坏；X1是工作频率为25.000 MHz的晶振电路，为单片机正常工作提供稳定的时钟信号，并通过电容C5、C6滤去直流信号后接地，达到了设计的安全性；引脚19、20、21、46未使用做悬空处理。

　图3为芯片引脚15、33、45、48的接地端的保护电路，该电路通过半导体电容和极化电容的成对并联，达到了滤除电压波动、同时保护芯片引脚在过流瞬间烧断的作用。

3 软件设计
　本设计中DM9000A驱动模块程序包括：
　(1)设定以太网物理地址，可在初始化DM9000A前修改。
　2)定义接收帧类型、以太网数据和地址端口。
　(3)设置工作模式，8位或16位模式。本设计采用16位模式，设定数据包收发过程中所用寄存器以及中断方式。
　(4)发送帧请求，初始化DM9000A，数据包收发流程。
　DM9000A的软件流程图如图4所示。

　本文的创新点是：以往使用的是以太网控制器，而本设计使用DM9000A，其性能优良、功耗低、价格低廉。最大的优势是DM9000A在10 Mb/s嵌入式网络应用中占有很大的比重，在拥有共同的传输速度下，其芯片所占PCB板版的面积较小，而且可8/16 bit两用，既方便了软件设计者设计，又方便使用。
由于基于ARM的嵌入式医疗器械的广泛使用和数据共享的需要，使得基于ARM的嵌入式以太网接口的软硬件设计迫在眉睫，因此，开展嵌入式以太网接口的设计具有重要的意义，同时，该接口也有很好的应用前景。
