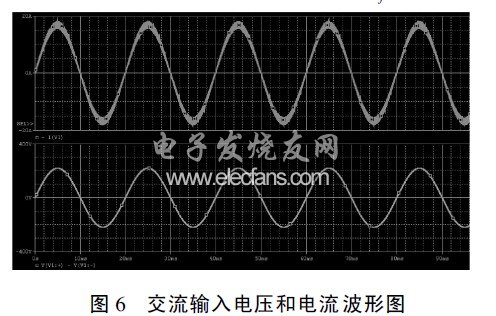

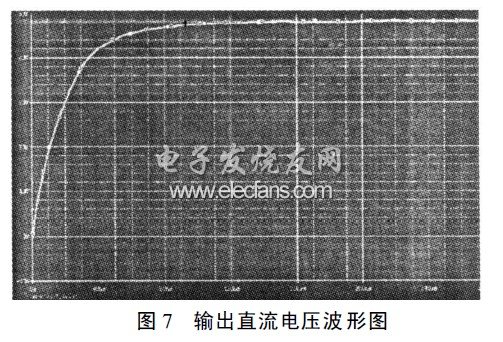

为了验证基于DSP控制数字开关电源设计的可行性和参数选择的正确性，利用PspICe软件对图1所示的系统进行仿真，仿真波形图如图6,7所示。图6为输入交流电压和电流仿真波形图，从图6中能清楚的看到输入电流很好跟随交流输入电压，实现了功率因数校正的目的。图7所示为输出电压仿真波形，从图7中可以看到输出为一条比较光滑的48V直流电压。仿真结果跟理论计算的结果完全符合，达到了预期的目的。

　　2.4 试验结果及分析

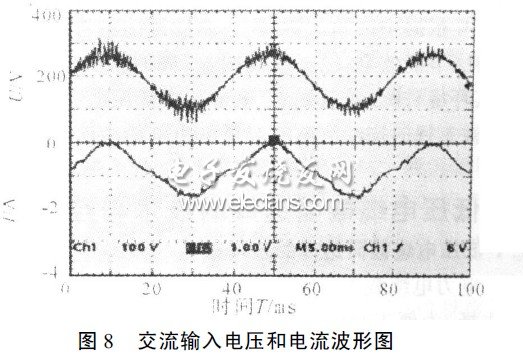

　　最后，设计了基于TMS320F2812的功率因数校正实验电路，实验结果如图8所示，该图为输入电压和输入电流波形，波形显示了输入电流很好的跟随了输入电压，达到了功率因数校正的目的。实验结果表明在通信开关电源中用数字控制器代替模拟控制器是可行的。

　　3 结语

　　数字开关电源相对模拟开关电源，具有不可比拟的优势，如减少电源的体积和重量，提高控制精度以及维修升级方便。

　　随着控制理论与实施手段的不断完善以及DSP价格不断的降低，数字控制开关电源将成为今后一个重要的研究方向。
