数字控制UPS电源技术及应用
来源:本站整理  作者:佚名  2011-11-17 14:22:30



  传统的UPS采用模拟电路控制,对于生产厂家和用户而言,无论是相控技术还是SPWM技术,模拟控制存在诸多局限性。随着信息技术的发展,高速数字信号处理芯片(Digital Signal Processor, DSP)的出现,使得数字化的控制在更广阔电气控制领域中应用有了可能性,也成为主要发展趋势之一。

  一、数字控制UPS的应用优势

  有了高速数字信号处理芯片的支持,采用数字化的控制策略不仅可以较好的解决UPS电源模拟控制里的有关问题,而且还增加了UPS电源模拟控制中很难实现的一些控制功能,其主要应用优势有:

  (1)数字化控制可采用先进的控制方法和智能控制策略,使得UPS的智能化程度更高,性能更加完美。智能化控制代表了自动控制的最新发展阶段,继承了人脑的定性、变结构、自适应等思维模式,也给电力电子控制带来了新的活力。在高频开关工作状态下,逆变电源的模型更加复杂化,这是模拟控制或经典控制理论难以有良好控制效果的,而采用先进、智能化的数字控制策略,就可以从根本上提高系统的性能指标。

  (2)控制灵活,系统升级方便,甚至可以在线修改控制算法,而不必对硬件电路做改动。数字控制系统的控制方案体现在控制程序上,一旦相关硬件资源得到合理的配置,只需要通过修改控制软件,就可以提高原有系统的控制性能,或者根据不同的控制对象实时、在线更换不同控制策略的控制软件。

  (3)控制系统可靠性提高,易于标准化。由于数字控制的高可靠性,必然使得整个控制系统可靠性的提高,而且可以针对不同的系统(或不同型号的产品),采用统一的控制板,而只需要对控制软件做一些修改即可,这对生产厂家而言是有着巨大的吸引力的。

  (4)系统维护方便,系统一旦出现故障,可以很方便地通过RS-232或RS-485接口或USB接口进行调试,故障查询,历史记录查询,软件修复,甚至控制参数的在线修改、调试。这样就可以以较低的成本完成自我校正及远程服务,给厂家的售后服务带来了极大的方便。

  (5)系统一致性好,成本低,生产制造方便。由于控制软件不会像模拟器件那样存在差异,所以对于同一控制程序的控制板,其一致性是很好的,也没有模拟系统中模拟器件调试带来的差异问题,那么同一控制板的一致性就会比模拟系统高很多。采用了软件控制,就实现了硬件软件化,使控制板的体积大大减小,生产成本下降。

  (6)易于组成并联运行系统。由于单位UPS系统均是数字控制,有相应的控制变量代表系统中的状态量,那么就可以较方便地获得均流所需要的信息,利用相应的均流算法实现UPS的并联运行系统。

  二、DSP控制的UPS工作流程

  DSP控制的数字式UPS电源的工作流程是:当市电正常,输入电压、频率在允许的范围时,PFC部分对输入进行功率因数校正,使得该系统的输入功率因数为0.98左右,同时避免对电网产生污染,输入的市电经PFC环节变换得到400V直流输出电压,为后面的逆变电路提供能量。同时DC/DC部分仍然在正常工作,只是由于电池电压经过DC/DC电路变换得到360V输出电压,略小于市电经PFC变换得到的直流母线电压,这样通过二极管就将它和直流母线隔离,DC/DC部分空载运行,处于热备用状态。当市电不正常时,市电掉电或者输入电压、频率不在允许的范围时,市电经PFC得到直流母线电压迅速降低,当低于360V时,二极管导通,使得直流母线电压维持在360V,此时逆变器得到的能量是由电池电压经由DC/DC电路变化得到的直流母线电压。无论市电是否正常逆变部分均可以正常的工作。一般蓄电池可提供几分钟到几十分钟的后备供电时间,大容量的电池组的后备供电时间可以达几个到几十个小时,对于备有柴油发电机的用户,可以在市电停电5~10秒之内把柴油发电机投入到UPS电源的输入端,可以在长时间停电的情况下向用户提供高质量的正弦波电源。经处理以后的市电同时还送给市电电压/流相位测量电路,产生市电电压信号和相位信号,供微处理器电压/流测量和同步锁相之用。这样就实现了对负载的不间断供电功能。

  三、DSP控制的UPS组成结构

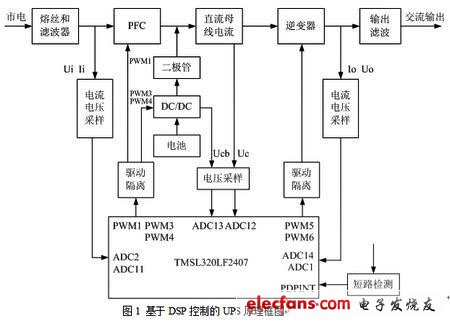

  UPS要实现数字化控制,那么用更多的模拟器件才能实现的控制功能和算法就可以通过DSP的软件的编程来实现,所以整个UPS的结构就相比较用模拟器件的实现的UPS的整体结构要简单得多。如图1所示下面就是数字化的UPS的整体框图。主要由输入功率因数校正、逆变部分、DC/DC等组成。



  四、DSP控制的UPS关键电路结构

  (1)UPS的功率校正电路

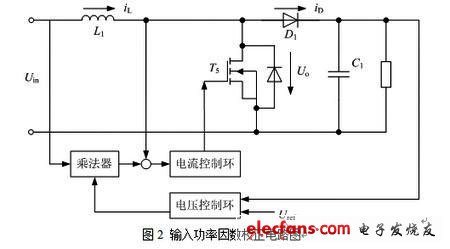

  输入功率因数校正电路如图2所示主要由功率管T5、电感L1、二极管D1、电容C1组成。它为输入部分提供功率因数校正功能,并且提升电压至400V.

 输入功率因数校正电路图

  输入功率因数校正因数电路的工作原理,UPS市电通过功率因数校正模块,来进一步减少来自电网上的干扰,也同时使整个UPS系统的功率因和转换效率得到提高。功率校正模块是一个AC/DC变换器,它完成输入的整流,同时控制输入电流为正弦波,从而达到很高的输入功率因数。功率因数校正部分还必须保持直流电压恒定,不随输入的变化而改变。直流电压又在逆变部分变换成幅值、频率合适的交流电源。当UPS工作在蓄电池方式时,该直流电源经过DC/DC变换隔离后得到逆变部分所需的直流电压。

[1] [2]  下一页
