在超再生式接收模块中天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线。接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。接收机采用高精度带骨架的铜芯电感将频率调整到315MHz后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz．接收芯片上的微调电感约有5MHz频率的可调范围。
平时超再生式接收模块在没有接收到315MHz的信号时，输出的是干扰信号，解码集成电路PT2272输出端DO-D2均为低电平，当由各种前端探测器发出的经调制后的315MHz的高频调幅信号由超再生接收模块的天线接收下来后，经由Vl构成的高频放大器电路放大再经变频、滤波、整形等处理后输出控制信号，V2本振电路采用LC并联谐振，V1、V2采用高频管2SC3356，Ll为3.5-2.5T-0.7空心线圈，L2为5x5×3.5T模压可调线圈，L3为0307固定色码电感。LM358为双运放集成电路，起放大整形作用，放大整形后的信号从第1脚送入IC4的第14脚DIN信号输入端，只有当主机中的PT2272的地址端与发射部分的地址端完全一致时，对应的DO-D2数据端才有高电平输出，同时第17脚VT解码有效确认端也输出高电平，经V3反相送入单片机第1 1脚，DO-D2数据端的数据信号也送入单片机的第15、13、12脚进行相应处理。

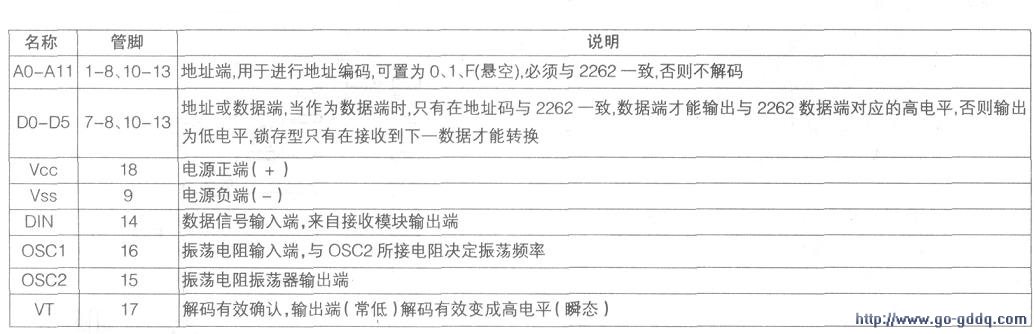

IC4为PT2272．是台湾普城公司生产的CMOS工艺制造的低功耗低价位的通用解码集成电路，它与编码集成电路PT2262配对使用，下表为PT2272编码集成电路的功能表。
PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。M表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。后缀的6和4表示有几路并行的控制通道，当采用4路并行数据时（PT2272-M4）．对应的地址编码应该是8位，如果采用6路的并行数据时(PT2272-M6)，对应的地址编码应该是6位。
主机中的PT2272集成电路采用8位地址码、4位数据码，这样共有38=6561个不重复的编码，此外，除了必须保证发射部分和接收部分的频率一致及编解码集成电路的地址码相同外，还必须使编解码集成电路的振荡电阻匹配，否则传输是无效的。为了保证主机的可靠性，主机在出厂时已将每台主机设置了一个唯一的主机编码号，具体做法是将PT2272的1-8脚地址端处设置三排焊盘，中间的8个焊盘是分别与PT2272解码集成电路的第1～8脚相连的，两边的焊盘分别与地和正电源相连，所谓的设置地址码就是用焊锡将中间的焊盘与两边相邻的焊盘用焊锡桥搭短路起来，当然也可以什么都不接，这样表示该脚悬空。如果对主机的编码不清楚可以打开主机观察PT2272的地址码焊接情况即可得到，如果需要改变地址码的编码方式也可重新进行设置。
