（二）主机信号处理电路

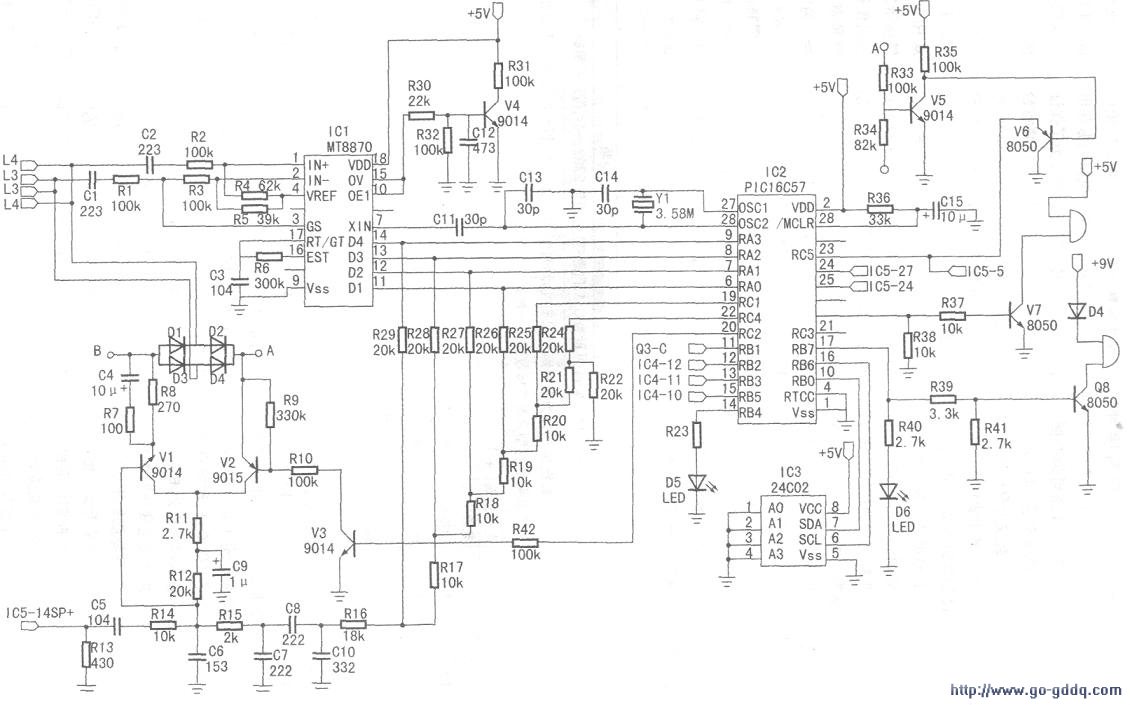

这部分功能比较复杂，但由于采用单片机进行处理，通过软件进行设置，使得硬件相对简单。如下图所示。
主机中的单片机采用美国MICroChip公司生产的PIC16C57，该公司生产的PIC系列单片机采用精简指令集，具有省电、I/O端口有较大的输入输出负载能力(输出拉电流可达25mA)、价格低、速度快等特点。其中的PIC16C57为28脚DIP双列塑料封装，内有20个I/O口，内带2K的12位EPROM存储器及80个8位RAM数据寄存器，但由于PIC16C57的片内存储量仍然不足，所以外接ATMEL公司的24C02，用以保存诸如用户设置的电话号码等各类参数、采集到的数据等。它是一种低功耗CMOS串行EEPROM．它内含256 x8位存储空间，具有工作电压宽(2.5~5.5V)、擦写次数多（大于10000次）、写入速度快（小于10ms）等特点。
当经PT2272进行识别后的报警信号进入到单片机中的RB1、RB2、RB3、RB5口后，经比较确认无误，立即从RB7口输出高电平，驱动LED2报警指示发光二极管发光，同时经V5反相后使得V5集电极为低电平，高响度警号得电发出高达120dB的报警信号，为了减小主机的体积和提高可靠性，高响度警号采用外接方式，使用时只需将高响度警号的插头插入到主机的相应插孔即可。高响度警号内部有音源电路及放大电路，实际上主机控制的是高响度警号的电源。
如果主机在使用前录有报警语音信息和电话号码，则在出现警情时除了本地有高响度警音外，还会在稍作延时后，开始轮流拨打用户设置的电话号码。这部分功能在单片机中是由RC2、RC5、RC7控制的，RBO、RB6口与外接的24C02EEPROM存储器相接，其中RBO口为24C02的时钟控制端，RB6为读写数据端，RC4、RC1、RAO、RA1、RA2、RA3口外接的电阻网络为双音多频信号网络，用户接到电话后，首先由RC2口输出高电平，用户设置的电话号码数据被调出，经双音多频电阻网络输出至外线，开始拨打用户设置的电话，用户按下接听键后，单片机的RC7口输出低电平，将IC51SD1110语音集成电路的第24脚PLAYE变为低电平，这样该集成电路处于放音状态，其中录有的报警语音信息通过第14脚SP+端经极性变换电路输出至外线，进而传输到用户电话中，如果第一组电话号码不通，在收到回馈的占线及挂机信号后，主机又会拨打第二组电话号码，循环往复。
PIC16C57单片机采用3,58MHz晶振作为振荡器，因为双音多频信号均是以该频率值为标准，同时该振荡信号也提供给ICl(MT8870)双音多频解码集成电路，如果在主机内设置了远程遥控密码，那么当用手机或固定电话进行远程遥控操作时，拨打的电话及操作的功能代码信息均通过电话外线进入IC1的第1脚和第2脚，经IC1解码后经第11、12、13、14脚(DO、D1、D2、D3)送入IC2第6、7、8、9脚（RAO、RA1、RA2、RA3口），由IC2处理作出相应设置或动作。
当进行本地或远程布防，IC2的第14脚（RB4口）输出高电平，驱动LED1发光，以指示布防成功。同理，撤防时，该端口呈低电平，LED1熄灭，以示撤防。
在进行所有设置时，主机都有声音提示，在主机上是由第21脚（RC3口）输出的，通过V7驱动蜂鸣器发声。

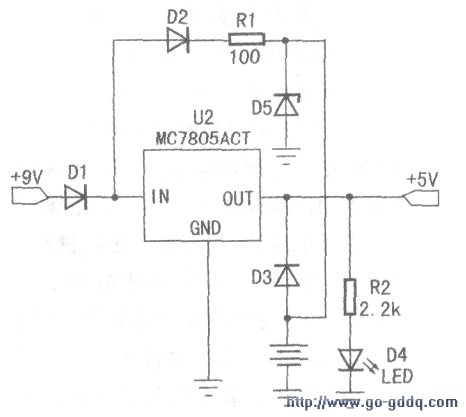

在电源的处理上，也充分地考虑了用户的供电情况及可能出现的意外（比如小偷切断电源）等，因此主机内置了由7节镍氢可充电电池组成的后备电池组，平时有市电时可充电电池处于涓流充电状态，一旦停电或遇意外情况，主机能够立即由后备电池供电，具体电路如右图所示。特别值得一提的是，报警器在使用过程中，往往会遇到停电的情况，如果此时可充电电池的开关没有设置在使用状态，则原来已布防好的主机会撤防，这是不允许的，因此在编制软件过程中要充分地考虑这一点，要使得主机在来电时复位过程中自动进行布防，当然可充电电池设置在使用状态时不存在这个问题。
为了确保主机工作的可靠性，在主机内设置了自动复位及看门狗电路，确保程序的正常运行。
