（三）语音控制与录放电路
这部分电路采用美国ISD公司生产的ISD1110高品质单片语音处理大规模集成电路。该集成电路内含振荡器、话筒前置放大、自动增益控制、防混淆滤波器、平滑滤波器、扬声器驱动及EEPROM阵列。因此具有电路简单、音质好、功耗小、寿命长等优点。这里采用的是COB28脚封装，也就是俗称的黑胶封装。

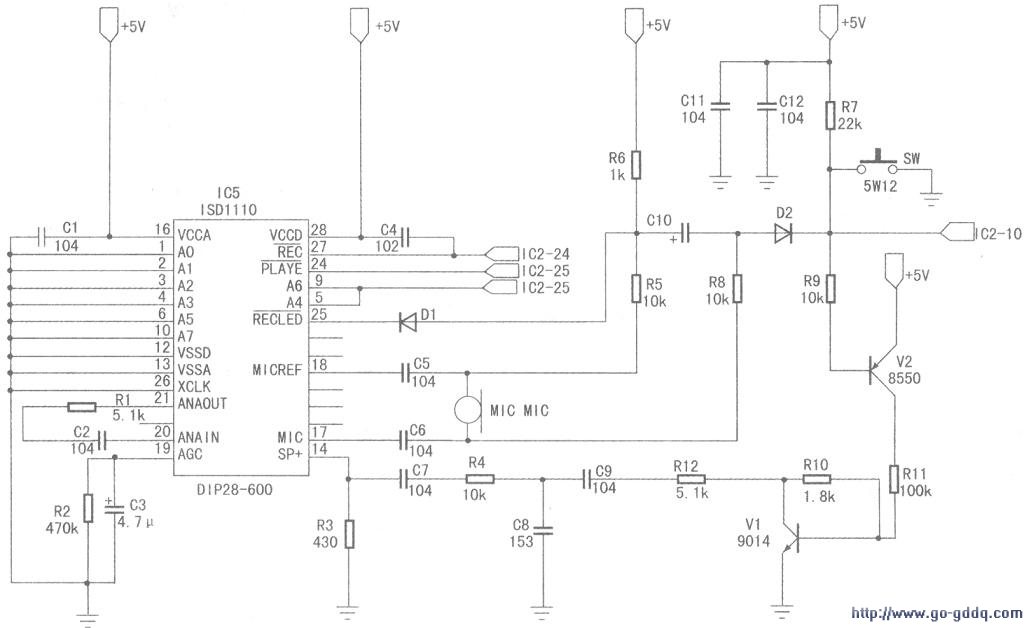

电路组成如下图所示，其中的第5、9、24、27脚，即A4、A6、PTAYE（放音控制端）、REC（录音控制端）均由IC2单片机PIC16C57控制。当需要对主机进行报警语音信息录制时，只要按住SW键不放，对着话筒说话即可将其内容写入芯片内。当报警时，主机发出控制命令，使得IC5(ISD1110)语音集成电路的第24脚PLAYE变为低电平，这样该集成电路处于放音状态，其中录有的报警语音信息通过第14脚SP+端经极性变换电路输出至外线，进而传输到用户电话中。
（四）双音多频发送与接收电路
双音多频电话号码信号由单片机控制保存在IC3(24C02)EEPROM中，发送时，由单片机发出控制指令，由单片机外接的电阻网络经电话外线发送出去。接收时，由ICl(MT8870)双音多频集成电路解码器解码，再送入IC2单片机处理。
（五）遥控信号发送电路
为了方便用户进行布防和撤防，主机配备有遥控器。这种遥控手柄的体积非常小巧玲珑，可以很方便地象装饰品一样被挂在钥匙圈上，面板上有四个不同图标的操纵按键及一个红色的发射指示灯。为了缩小体积，内部的编码芯片采用宽体贴片的SC2262S，电池也是用更小的A27遥控专用12伏小电池，发射天线也是内藏式的PCB天线。

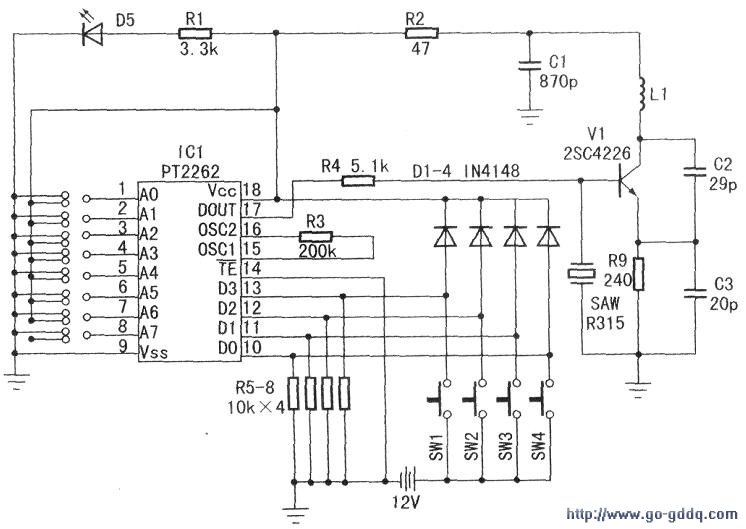

遥控器的电路组成如右图所示。
内部采用进口的声表谐振器稳频，所以频率的稳定度很高。当遥控器没有按键按下时，PT2262不接通电源，其第17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时．PT2262得电工作，其第17脚输出经调制后的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100%的调幅，这样对采用电池供电的遥控器来说是很有利的。
