宏基B193R型液晶彩显电源电路由LD7552B构成，这种电源还广泛用于飞利浦191EW9FB、宏基B193W、优派VA1703WB、优派VX2262等型号的液晶彩显中。

　　LD75528介绍
　　
　　LD7552B具有绿色工作模式的电源控制集成块，负责产生开关脉冲（PWM脉冲），能完成稳压控制及各种保护。

　　该器件可用于打印机、液晶彩显、液晶彩电、电源适配器等。

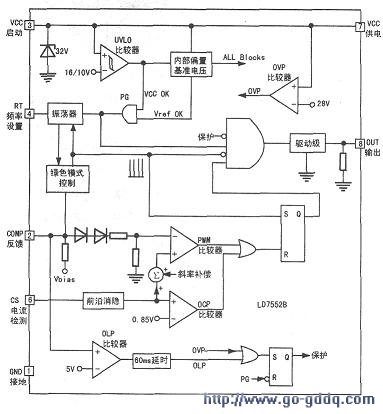

　　LD7552B内部结构如右图所示，它具有良好的静电保护功能、电流模式控制功能、无噪声绿色模式控制功能和多种保护功能（如过压保护、过载保护等）。该集成块启动电流低（<20μA）、功耗低(<0.4W)，利用它可以设计出30～60W的绿色开关电源。

　　电路分析
　　

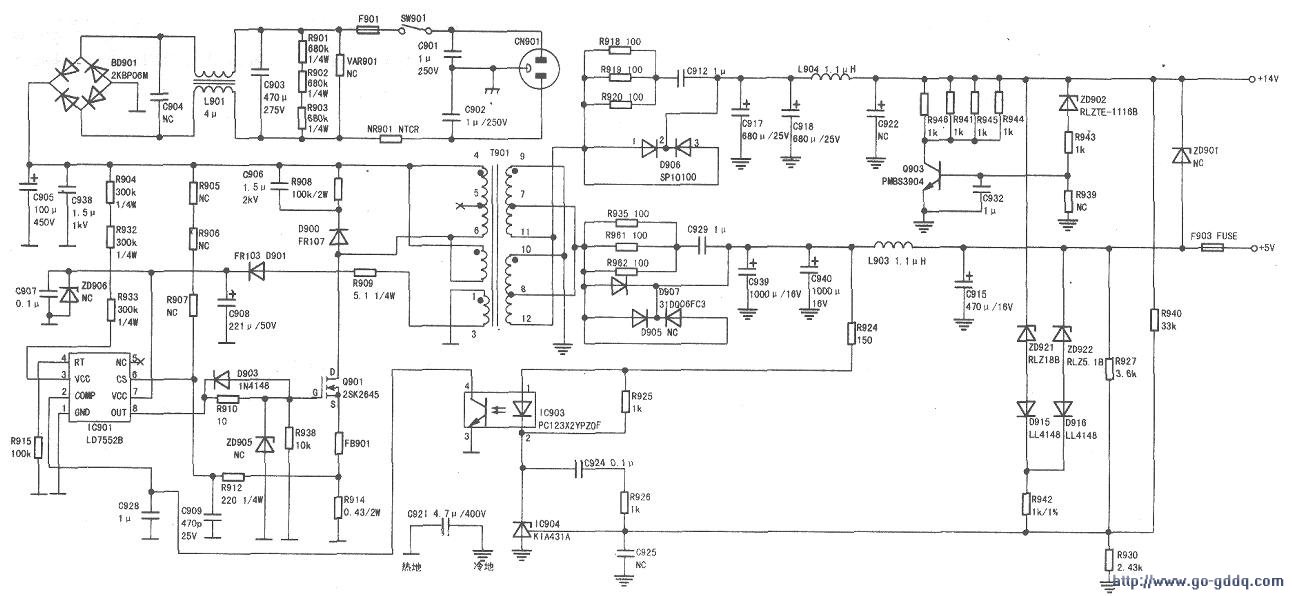

　　电源电路如下图所示，下图中标有“NC”的元件未装。

　　1．启动过程
　　
　　220V交流市电由CN901引入，经BD901整流、C905滤波获得300V左右的直流电压。该电压由R904、R932、R933送至IC901(LD7552B)的③脚，经内部电路对⑦脚外部电容（C908和C907）充电，使⑦脚电压上升。当⑦脚电压达到16V时，内部电路启动，并从⑧脚输出开关脉冲，开关管Q901进入开关工作状态。电路工作后，开关变压器T901①-③绕组上的脉冲电压经R909限流、D901整流．C908、C907滤波后，获得12V左右的直流电压提供给IC901⑦脚，作为IC901的供电电压。

　　LD7552B具有绿色工作模式，在待机时，由于轻载运行，内部绿色模式控制器会使振荡器的振荡频率很低（20kHz左右1，此时电源工作于绿色模式下，其功耗仅0.4W左右。按压面板上的轻触开／关键时，整机转为工作状态，电源负载提高，转为正常工作模式，此时振荡频率不受绿色模式控制器的控制，频率提高至65kHz。模式的转换是由内部电路检测②脚电压来实现，当②脚电压低于2.35V时，电路就工作于绿色模式。

　　2．各路电压输出过程
　　
　　开关变压器(T901)有两个带中心抽头的绕组，这两个绕组采用并联连接。它们的上端接地，下端并联后作为+14V绕组的输出端，中心抽头并联后作为+5V绕组的输出端。

　　电路工作后，+14V绕组输出的脉冲电压经D906（两个并联二极管）整流，C917、C918、L904、C922滤波后，产生+14V的直流电压，给逆变器及主板供电。

　　+5V绕组输出的脉冲电压经D907整流，C939、C940、L903、C915滤波后，产生+5V直流电压，给主板供电。

　　3．稳压过程
　　
　　该电源是通过调整开关脉冲的占空比来实现稳压控制的，稳压主取样点设在+5V输出端，由R927和R930对+5V电压进行取样；辅助取样点设在+14V输出端，由R940和R930对+14V电压进行取样。当某种原因（如电网电压上升，负载变轻等）引起各路输出电压上升时，送至IC904控制脚的取样电压也上升，从而使IC904导通加强，IC903中的发光二极管和光敏三极管导通也增强，IC901的②脚电压下降，经内部电路调节后，其⑧脚输出的脉冲宽度变窄（占空比减小），开关管Q901饱和时间缩短，各路输出电压下降。

　　当某种原因引起各路输出电压下降时，则稳压过程与上述相反。

　　当只设主取样点时，+5V电压大约为6.2V左右，+14V电压大约为16V左右；当主取样点和辅助取样点同时存在时，+5V和+14V输出才正常。设置两个取样点的目的是为了提高稳压精度。

　　当+14V和+5V分别超过18V和5.1V时，ZD921、D915、R942、ZD922、D916等元件也会参与稳压作用，以加大稳压环路的调节力度。

　　4．保护过程
　　
　　(1)开关管防击穿保护开关变压器初级绕组上接有反峰吸收网络，由D900、C906和R908组成，该网络能吸收初级绕组上的反蜂脉冲，以保护开关管。’

　　(2)过流保护当某种原因（如负载过重等）引起开关管Q901的电流增大时，R914上的电压必升高，该电压经R9】2送至IC901的⑥脚，只要⑥脚电压达到0.85V，并持续350ns时，内部过流保护电路动作，使⑧脚提前输出低电平，Q901提前截止，从而有效抑制电流的进一步上升，使Q901不至于过流而损坏。

　　(3)过载保护当负载出现短路时，+14V和+5V电压接近()V．此时IC904和IC903截止，IC901的②脚电压会上升，只要②脚电压上升至5V，且持续60ms，内部电路就会执行过载保护，⑧脚停止脉冲输出。

　　(4)欠压保护欠压保护是由IC901的⑦脚内部电路来完成的。开机后，C908被充电，若C908上的电压不能达到16V．IC901就不会工作，处于欠压保护状态。

　　一旦电路工作后，⑦脚电压只需维持在10V—16V之间即可，如果某种原因使得C908两端电压下降至10V以下时，IC901立即停振，⑧脚停止脉冲输出，进入欠压保护状态。

　　(5)过压保护当稳压环路开路时，各路输出电压会大幅上升，C908上的电压也会上升，只要该电压达到28V．IC901内部电路立即执行过压保护，⑧脚停止脉冲输出。

　　值得一提的是，当LD7552B进入保护状态后，其状态不能自动锁存，当保护条件不具备时，电路就会自行解除保护状态，重新工作。工作后，若保护条件又具备，则再一次进入保护状态，如此循环。也就是说，当电路进入保护状态时（过流保护除外），电源会间歇工作（即所谓的“打嗝”），此时，输出电压及LD7552B相关引脚电压会波动。
