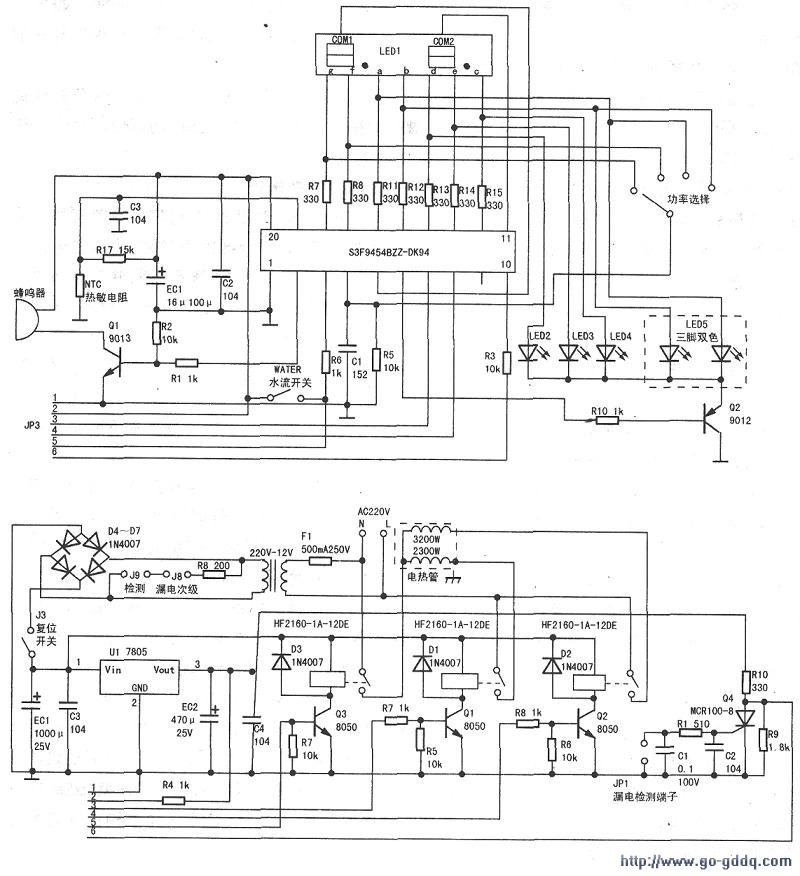

该热水器内电路板分为显示控制板（见上图）和电源继电器板（见下图），通过6芯排线连接。上图、下图是根据实物测绘出的电路。
显示控制板（见上图）主控制芯片为S3F9454BZZ-DK94。当用水时，水流开关(WATER)导通，控制芯片根据功率选择开关的状态驱动下图中相应的继电器吸合，热水器以设定功率工作。NTC热敏电阻用来测量出水温度，通过双位数码管LED1显示，当水温超过60qC时停止加热。
LED2—LED4作功率指示，其发光状态随功率选择开关变化。在开始加热、停止加热及超温等状态下，蜂鸣器会发出提示音。电路中数码管、LED功率指示和功率选择开关共用芯片的I/O端口，软件中采用了分时复用程序。
下图是电源继电器板，AC220V进线采用3x2,5mm2护套软线，电源部分采用工频变压器加7805稳压的电路，长期工作可靠性高。电加热管的通断采用额定电流30A的继电器，有足够的余量。
