2009A是一种通用的小尺寸封装的功率LED驱动器，它能驱动一个1W大功率LED，也能驱动多个串接的φ5小功率LED，工作稳定并效率高。它非常适用于用LED去替代过去用电池供电的低压小型白炽灯泡，它可以使电池有更长的寿命。

　　该功率LED驱动器的特点：它内部是～个升压式电路，输入3V电压(两节碱性电池)，最大输出可达8V：驱动器采用环氧树脂封装，使用安全可靠，可用于湿度大的地方；驱动器的输出相对恒定，电池电压很低时仍能使LED发光，延长电池寿命；尺寸小[(11．5mm(长)×7．6mm(宽)×6．6mm(高)]，非常适用便携式灯具(手电筒、应急灯、矿灯等)。

　　该驱动器主要应用于由太阳能供电的照明灯、用LED做成的路标(夜间照明)、闪光灯、野外工作用灯、阅读灯、备用灯、车用警示灯等。

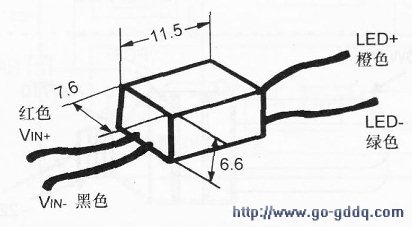

　　外形尺寸及引线接法

　　2009A有两条输入线(红线接Vin、黑线接Vin)及两条输出线(橙色接LED+、绿色接LED-)，如下图所示。

　　主要参数

　　2009A驱动器主要参数：输入电压范围O．8～3V；输出最大电压8V；输出电流：2009A为350mA、2009-HI为400mA：最大输出功率为1 5W；工作温度范围为-40℃～+85℃；效率约80％。

　　应用电路

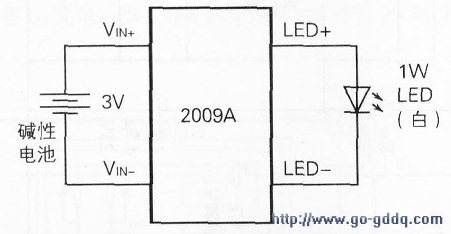

　　2009A的典型应用电路如下图所示，

采用两节碱性电池作输入电源，驱动1W白光功率LED。其工作时间可达3小时，如下图所示。
