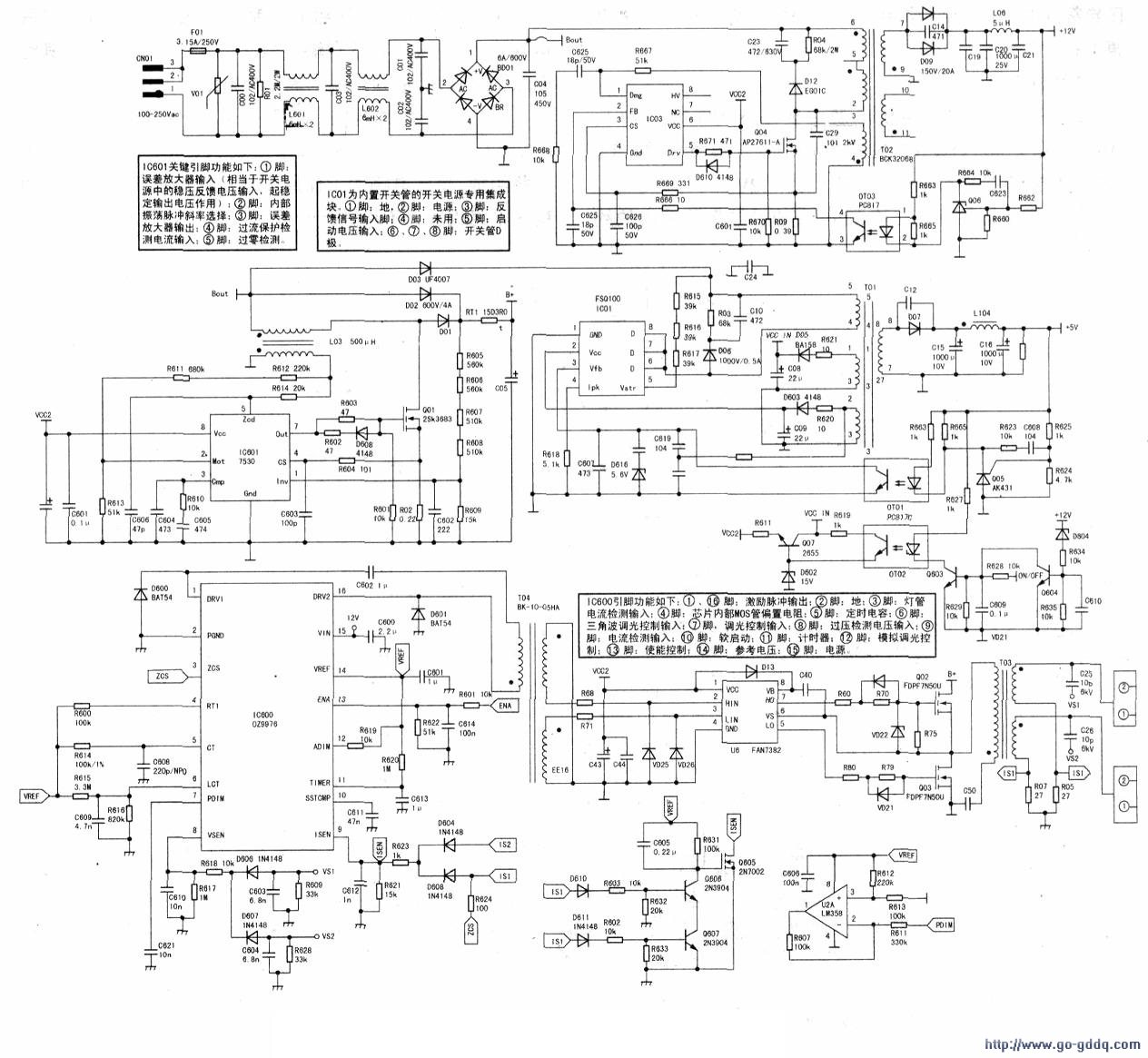

创维168P-P26ALM-DD液晶电视开关电源是一个集开关电源+背光灯驱动电路于一体的整合电源。其结构按功能可分为以下几部分电路：(1)进线滤波和交流220V整流滤波电路；(2）待机电源；(3)+12V电压形成电路；(4)PFC电路：(5)背光灯驱动电路。下图是该开关电源的电路原理图。

　　1．进线滤波和交流220V整流滤波电路
　　
　　进线滤波和交流220V整流滤波电路主要由coo、L601、C03、L602、C02、BD01、C04等元件组成。其电路的结构和工作原理与具有两节进线滤波器的普通CRT彩电相同。

　　2．待机电源
　　
　　该开关电源的待机电源主要由IC01、T01、OT01、OT02、Q05等元件组成。电源开关接通后，交流220V整流滤波电路输出的约300V直流电压经D03后分为两路：一路经T01初级(5)一(4)绕组加到IC01的(6)、(7)、(8)脚，另一路经R615、R616、R617加到IC01(5)脚。

　　电源开关接通后，加在IC01(5)脚的电压通过集成块内部恒流源电路对(2)脚外接电容C09进行充电，当C09上的电压达到9V以上时，内部振荡电路开始振荡，产生约67kHz的脉冲信号。经内部的脉冲驱动电路、开关管等电路处理和放大后，从(6)、(7)、(8)脚输出，在变压器T01(4)一(5)绕组形成变化的电流，然后通过变压器的互感作用从其次级输出脉冲信号。其中：T01(1)脚输出的脉冲信号经D05、C08等元件整流滤波后得到VCC_IN电压送往QU7集电极，作为单管稳压器兼电子开关Q07的输入电压；T01(2)脚输出的脉冲电压分为两路，一路经D603、C09等元件整流滤波后加到IC01(2)脚，作为IC01正常工作时的电源电压，另一路经电容分压后加到IC01(3)脚，作为保护电路的输入脉冲电压；T01(8)脚输出的脉冲电压经D07、C15、C16等元件整流滤波后，得到的+5v电压送往数字板，作为数字板上控制系统电路的工作电压。

　　待机电源的稳压电路主要由R625、R624、Q05、OT01等元件组成。其电路结构和工作原理与常见的开关电源中的稳压电路相同，不再分析。

　　3．+12V电压形成电路
　　
　　+12V电压形成电路主要由IC03、T02、OT03等元件组成。用遥控器或用本机键开机后，数字板向开关电源的待机控制三极管Q603的基极送出高电平，Q603导通一QTU2→Q07导通，Q07导通后，从发射极输出VCC2电压分别送往+12V电压形成电路、PFC电路，作为这几部分电路的工作电压。

　　当VCC2电压加到IC03(6)脚时，IC03内部的振荡电路开始振荡，产生的振荡脉冲信号经内部相关电路处理后从(5)脚输出加到Q04的控制极，使Q04工作在开关状态，并在变压器T02中形成变化电流。然后通过互感作用从其次级输出脉冲电压。其中：T02(7)脚输出的脉冲电压经D09、C19、C20、C21等元件整流滤波后，得到+12V电压，送往数字板和背光灯驱动电路，作为这些电路的工作电压；T02(3)脚输出的脉冲信号经电阻R667加到(1)脚，作为过压保护电路的输入信号。

　　+12V电压形成电路中的稳压电路主要由R662、R660、Q06、OT03和IC03(2)脚内部相关电路组成。该部分电路结构和工作原理与常见的稳压电路相同，不再详述。

　　IC03(3)脚为过流保护电流输入。通过电阻R09对开关管Q04的电流进行检测，并将检测的电流转换成电压的，通过电阻R669加到(3)脚，然后通过内部电路实现保护。

　　4．PFC电路
　　
　　PFC电路主要由IC601、L03、Qol等元件组成。电视机二次开机后，VCC2电压一旦加到IC601的(8)脚，芯片内部的脉冲振荡电路就会工作产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经IC603内部的相关电路处理后从(7)脚输出激励脉冲，然后加到Q0l的控制极，使Q0l工作在开关状态。Q0l导通时，将能量储存在L03中，Q0l截止时，L03中储存的能量通过D01向C05进行充电，这样，在C05上就得到了约380V左右的直流电压，作为背光灯驱动电路中功率放大器的工作电压。

　　5．背光灯驱动电路
　　
　　背光灯驱动电路主要由IC600、U6、Q02、Q03、T03、T04、U2、Q606、Q607等元件组成。该部分电路的作用是产生液晶屏内背光灯所需要的正弦波脉冲信号。这部分电路按功能可分为激励脉冲形成电路、缓冲放大器、功率放大、过压保护和电流稳定等几部分电路。

　　(1)激励脉冲形成、缓冲放大和功率放大电路激励脉冲形成电路主要由IC600组成。IC600是背光灯驱动电路中常用的激励脉冲形成专用集成块。

　　+12V电压形成电路进入正常工作状态后，输出的+12V电压就会加在IC600的(15)脚，此时，一旦有数字板输出的使能控制电压加在(13)脚，集成块内部的脉冲振荡电路就会启动产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经其内部相关电路处理后，形成的激励脉冲分别从集成块的(1)、(16)脚输出送往变压器T04的初级，由其耦合至缓冲放大器U6的(2)、(3)脚，放大后从集成块的(5)、(7)脚输出加在功率放大器Q02、Q03的控制极。Q02、Q03组成半桥输出电路。放大后的脉冲信号由升压变压器器T03和电容c50组成的串联谐振电路转换成正弦波信号并升压后，通过接口电路送往背光灯管。

　　(2)过压保护和电流稳定电路过压保护和电流稳定电路主要由C25、C26、C603、C604.D606.D607、R617、C610、R07、R05.D610.D611、Q606、Q607、Q605、D604、D608等元件和IC600(8)、(9)脚内部相关电路组成。其中：C25、C26、C603、C604、D606、D607、R617、C610等元件和IC600（8）脚内部相关电路组成过压保护电路，R05、D610、D611、Q605、Q606、Q607、D604、D608等元件和IC600⑨脚内部相关电路组成灯管电流稳定电路。

　　过压保护电路的门槛电平设置在2.75V，正常情况下，IC600(8)脚电压低于2.75V．故保护电路处于关闭状态。当由于某种原因（如灯管开路、升压变压器局部短路等）导致背光灯驱动电路输出接口电压升高时，升高的电压经C25、C26、C603、C604分压和D606、D607、C610组成的电路整流滤波后，就会使IC600(8)脚电压升高，当(8)脚电压高于2.75V时，内部的过压保护电路就会启动，输出控制信号加到激励脉冲形成电路上，使其停止工作，无激励脉冲输出。

　　灯管电流稳定是通过调整脉冲的占空比实现的。升压变压器T03次级流过灯管的电流通过R07、R05时，在R07、R05上形成电压降。该电压分成两组，一组经D610、D611加到Q606、Q607的基极，另一路经D604、D608加到IC600⑨脚。正常情况下，R07、R05上的压降较低，Q606、Q607截止，Q605导通，IC6000(9)脚电压较低，其内部电路基本处于停止状态。当灯管电流增大时，R07、R05上的压降升高，升高的电压经D604、D608加到IC600的(9)脚，内部的电流稳定电路启动进入工作状态，输出控制信号加到激励脉冲形成电路上，通过调整脉冲的占空比使灯管电流下降回归到正常状态。

　　6．过压保护
　　
　　该开关电源的外部保护只设计了一路+12V电压升高保护。该保护电路由D604。Q604、R634、R635组成。+12V电压过压保护是通过切断+12V电压形成电路的启动供电电压实现的。当+12V电压形成电路工作异常导致其输出电压升高时．Q604导通→Q603截止→QT02截止→Q07截止。Q07截止后，无VCC2电压输出，此时，开关电源中除待机电源外，其他电路均会因无启动电压而停止工作。
