3．保护电路
　　
　　为了防止LED灯条因过流、过压等原因而损坏，同时也为了避免灯条损坏后对电路的影响，LED驱动电路中设计了完善的保护电路。下面逐一进行介绍。

　　(1)LED灯条过流保护
　　
　　(OCP)当LED灯条出现短路故障，或其他原因导致LED灯条电流异常增大时，经过电流取样电阻R701、R702、R703反馈给N901(7)脚的电压也随之变高。029957(7)内部除了连接了电流管理器外，还连接有多个电压比较器，其中一个就是过流保护（OCP)比较器。当(7)脚电压高于o.55v时，比较器输出高电平的保护起控信号，加到延时保护器。延时保护器在短暂延时后，输出关断控制信号，加到驱动输出电路，控制驱动电路不输出，从而实现对LED的灯条过流保护。

　　N901内部的延时保护器在⑩脚外接了一只电容C902，当收到各保护电路送来的起控电压时，保护器不会立即动作，而是让起控电压对C902进行充电。当充电电压达到延时保护器设置的阈值时，延时保护器才向后级驱动电路输出关断控制信号，从而实现延时保护。该电路可以有效地避免电路出现的误保护现象，即只有当保护电压持续出现时，才实施保护动作。

　　(2)升压电路过流检测保护
　　
　　（IS）升压MOS开关管V901工作后，会在其源极形成几百毫安的工作电流，该电流经R733、R734后，形成反映电流大小的压降电压。该电压送到N901的(8)脚，加到内部比较器的正向输入端，比较器的反向输入端接的是0.5V基准电压。当V901源极电流超过1A时，其检测电阻上的电压就会超过0.5v，从而使比较器的工作状态发生改变。此时，比较器输出高电压，直接送到驱动输出电路，禁止PWM驱动信号从(15)脚输出，MOS管不苒工作，防止V91)1因过流而损坏。

　　(3)LED驱动电压输出过压保护
　　
　　(OVP)升压电路输出的LED驱动电压如果失控，将会直接烧坏LED灯条，所以电路中设计了相应的过压保护电路。驱动电压输出后，经分压电阻R909、R910、R911、R912进行分压，在R912上形成一个检测电压，并送到N901的(10)脚过压检测端。以LED32T28KV为例，在168V驱动电压正常时，⑩脚电压为2.3V左右。如果某种原因导致LED驱动电压升高时，其⑩脚检测电压也随之升高。当驱动电压超过216V时，R912上分压上升到3V以上，(10)脚内部的3V电压比较器动作，输出高电平的OVP控制信号，送入延时保护器，并最终控制芯片驱动电路不再工作，完成过压保护。

　　对于LED37T28KV机器来说，由于其驱动电压为132V，所以四只分压电阻的阻值也有所不同，分别是200kΩ,、200kΩ、220kΩ,、lOkΩ,．而N901(10)脚上的分压电压为2.1V。通过计算可以得出，该电路的过压保护电压阈值为189V．当电压继续升高时，过压保护电路就会执行动作。

　　(4)LED灯条断路保护
　　
　　(OLP)当LED灯条内部出现断路，或是电路板LED驱动输出插座与灯条之间接触不良时，LED灯条无电流流出，使电流取样电阻R701、R702、R703上没有电压产生。此时，为了防止N901(7)脚内部电流管理器误判为LED电流不足，避免驱动电压进一步升高，在(7)脚内部设计了一个断路保护(OLP)比较器。当(7)脚电压低于0.4V时，比较器输出高电平的OLP控制信号，高电平经过与门后再送入延时保护器，控制驱动信号不输出，实现灯条断路保护。

　　(5)灯条部分LED灯短路保护
　　
　　LED灯是一个二极管，击穿短路是最常见的损坏方式，其次是开路损坏。假设一个56只LED灯条上，有一半的LED灯出现短路性损坏，剩下的28只LED的灯就只需要84V驱动电压即可以正常点亮工作。这样升压电路就不需要工作了．84V供电经L901、VD901后，直接点亮LED灯条（但亮度会比较低）。如果此时灯条上的LED灯继续出现短路损坏，由于84V电压不能降压，使得LED灯条上的电流增大。因灯条过流保护电路已无法起控，导致LED灯严重发热，最终烧坏剩余的LED灯。

　　考虑以上因素，电路中设计了由V913、R745、R752、R751、VD913等元件组成的保护检测电路。当LED电流增大时，流过R745、R752、R751上的压降增大，当大干0.7V时．V913由截止转入导通状态，集电极输出高电平，经VD913后，输出过流保护信号(OCP)。由于此时的控制目标是降低或停止84V电压的输出，所以OCP信号直接送到了LLC开关电路。依次经过V833、N844、V803．形成高电平的保护控制信号，加到N802(NCP1396A)的(8)脚和(9)脚。N802内部激励电路关闭，LLC电源停止工作，84V电压不再输出，LED灯条熄灭，完成保护。

　　4．背光亮度调整
　　
　　海信LED液晶电视机都具有节能变频功能，根据使用的环境及用户的设定，对电视机LED背光的亮度进行调整，使收看更加舒适，同时可以实现节能。

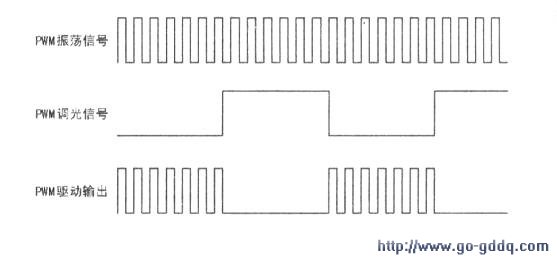

　　当对背光亮度进行调整时，从CPU输出一个PWM背光亮度控制信号BRI，该信号加到N901(6)脚背光亮度控制端，进入芯片内部的PWM控制电路，输出后送到振荡输出比较器的负端。当PWM调光信号为低电平时，比较器正端输入的PWM振荡信号可以正常输出；当PWM调光信号为高电平时，比较器直接输出低电平，PWM振荡信号不再输出，N701(15)脚也无驱动信号输出，升压电路不工作，背光灯熄灭。。由于PWM调光信号的频率较低，只有200Hz．而PWM振荡信号则高达130kHz，相当于调光信号对振荡信号进行了“调制”（见下图），最终从芯片输出频率为200Hz的背光控制信号。200Hz对于人眼已无法进行识别，所以我们感觉不出背光的亮灭转换，只是看到背光的亮度变暗了。

　　N901(15)脚输出的PWM驱动信号还有一路经VD902后加到背光下MOS管V902的栅极。在不调光的状态下，由于PWM信号频率很高，而V902栅极也没有泄放电路，使得栅极一直保持高电平．MOS管V902处于常通状态．LED灯条的电流可以流过，背光正常点亮。而在调光状态下，由于PWM驱动信号的频率仅为200Hz．当信号为低电平时，V902有足够的时间进入截止状态，从而确保LED灯条熄灭；当驱动信号转为高电平时，V902转入导通状态．LED灯条恢复点亮。由此可见，MOS管V902只在调光状态下进行开关动作，所以该管也称为调光控制MOS管。

　　LED光源有数字PWM和模拟电压两种调光方式，在LED背光液晶电视机中，均采用数字PWM调光方式。这是由于采用模拟电压调光时，LED灯随着工作电流变化，其发光亮度也会有相应的变化，根据LED的发光特性，当亮度变化时，其色温也会发生一定的改变，从而会影响液晶图像的色彩表现，所以模拟调光方式不适合LED液晶电视机。

　　5．其他电路
　　
　　由于四个LED灯条需要四片029957分别进行驱动，为了保证四个灯条发光的一致性，需要控制四片029957同步工作。芯片(1)、(3)、(5)脚即为多芯片同时工作同步设定相关引脚。在本电路中，把N901设定为背光控制主芯片，其他三片为副芯片。N901通过(1)、(5)脚的外围设定，从(3)脚输出同步控制信号(SYNC)。该信号送到N902、N903、N904的(1)脚，控制其他三片029957同步工作，保证背光亮度的稳定性和均匀性。

　　N901(9)脚是补偿脚，通过外围电容C903的设置，来滤除信号中的杂波信号，保证驱动信号正常输出。该脚同时也是软启动脚，通过外接元件C901、C904．可以对芯片启动工作时间进行设定，避免芯片启动瞬间的电流冲击，实现软启动功能。
