1．电路简介
　　
　　海信2031电源板是专为小屏幕侧下式LED背光源液晶电视机设计的，目前主要使用在海信LED32T28KV、LED32T29P、LED37T28KV等机型上，相关电路见附图。

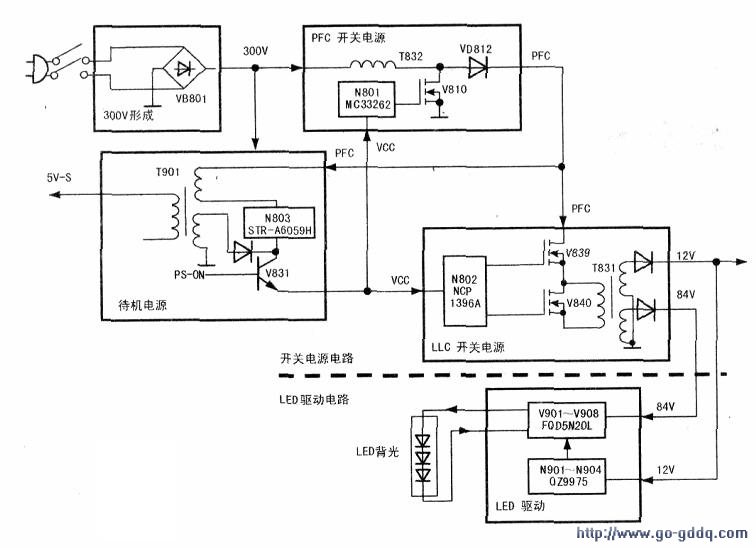

　　根据电路功能，可将电源板整体电路分为开关电源电路及LED驱动电路两大部分，其中开关电源电路可分为300V形成电路、待机电源电路、PFC开关电源和LLC开关电源四个部分。电路框图如下图所示。

　　300V形成电路将220V交流市电整流得到300V电压，送到待机电源电路及PFC开关电源电路。待机电源电路采用STR-A6059H，输出5v-s待机电源，供主板CPU电路使用，同时输出20V左右的vCC电压，给PFC电路及LLC开关电源电路提供工作电压。PFC开关电源采用MC33262，输出380V的PFC电压，送到LLC开关电源电路。LLC主开关电源采用NCP1396A，输出84V、12V两路电压，分别供LED驱动电路及主板小信号电路使用。LED驱动电路使用了四片029957．输出点亮LED灯条所需的电压。

　　下面分别对各部分电路的工作原理进行分析。

　　2．直流300V形成电路
　　
　　220V交流市电进入电源板，经L803、L804滤波后，送入整流桥VB801．整流后的300V电压没有经过大电容滤波，为脉动直流电压。该电压分两路输出：一路送入待机电源电路，加到300V输入保护检测电路；另一路送入PFC功率因数校正电路，作为PFC开关电源的+B供电。

　　电路中，C801、C802、C803、C804等是交流市电输入抗干扰元件，RV801是压敏电阻，当供电电压出现异常过压时．RV801击穿．保险丝F801熔断．从而保护了整机电路的安全。整流桥VB801输出端连接的电容器C807、C808、C811容量很小，起抗高频干扰作用。

　　3．待机电源电路
　　
　　待机电源电路包括5v-s开关电源电路和待机控制电路两部分。开关电源部分所用的电源管理集成电路为STR-A6059H(N803)，这是一片为小电源设计的开关电源模块，内置650V的MOSFET开关管，最大输出功率为13W。

　　待机开关电源中开关管在稳定工作时的工作电压来自PFC电压，由于待机时PFC电路不工作，加到PFC电路的脉动直流电压直接经过VD812整流，C810、C812滤波后，送到PFC电压输出端，此时PFC电压输出为直流300V。该电压进入待机电源开关变压器T901．在(4)脚形成感应电压，经过VD832整流后，对N803(5)脚外接的C835进行充电。(5)脚为芯片的供电端，当C835上储存的启动电压达到芯片要求的启动电平时，N803开始工作，其内部的MOS开关管与开关变压器配合工作，最终从T901(10)脚输出感应脉冲电压，经外围电路整流、滤波后，在C839上生成5V电压。由于该电压只供给CPU待机电路使用，所以定义为5v-s。

　　待机电源的稳压控制是由电压比较控制器N843、光耦N832及N803(4)脚内部电路来完成的。5v-s电压通过分压电阻加到N843的参考控制极R，在N843内部进行基准比较，当电压异常时，调整N843的C—A极电流的大小，再通过光耦N832反馈给N803．控制内部MOS管的PWM开关控制信号的导通宽度，从而实现稳压控制。

　　N803(2)脚为300V电压检测保护端，如果300V电压过高，经过分压电路分压后，送到该脚电压也升高，控制芯片停止工作。(1)脚外接过流保护取样电阻R831，如果R831阻值变大，将造成芯片误保护；如果开路，N803内部的MOS管也会同时损坏。

　　为防止MOS管在关断时，T901产生的自感脉；中将MOS管击穿，在MOS管的负载中设置了吸收电路，该电路由VD831、C833、R834组成，此吸收电路又称为阻尼电路。

　　待机控制电路由V832、N833、V831等组成，从T901(4)脚整流输出的20V电压除了供N803使用外，还有一路送到待机控制电路中V831的集电极。当CPU接到开机指令后，送来高电平的PS-ON信号，加到V832的基极。V832进入饱和导通状态，再通过光耦N833控制V831也进入导通状态，从发射极输出20V左右的电压，定义为VCC．分别供给后级的PFC电路及LLC电路使用。
