LuxeonIII大功率LED系列
来源:本站整理  作者:佚名  2011-10-16 08:54:58



  近年来,大功率LED的发展较快,生产出很多新产品,本文介绍一种性能较好的大功率LuxeonIIILED系列。LuxeonIII是LumiledsLighting公司生产的新型大功率LED产品。该系列产品主要特点:光通量高;有白色、绿色、蓝色、深蓝色、青色、红色、橙色和琥珀色可供选择:使用寿命长达5万小时;有两种不同的空间辐射图形结构(朗柏型及边射型);额定工作电流大;热阻抗Rθj-c低;响应时间快(点亮时间小于10Ons);工作温度范围为-40℃~+110℃;ESD达±16000V。

  该系列主要应用于汽车、船用、飞机的内部用灯、商用聚光灯和射灯、建筑用灯、室内外照明灯(穹顶灯、阅读灯、庭院照明灯等)、汽车标志灯(转弯、刹车、倒车、散雾灯)、交通信号灯、灯塔灯、铁路叉口信号灯、路灯、应急灯、LED指示牌等。

  外形及有关尺寸

  LuxeonIII大功率LED按光的辐射图形分成朗柏型及边射型。朗柏型的外形、有关尺寸及引脚的极性如下图所示,

边射型的如下图所示。

  主要参数

  LuxeonIII的白光、青光、蓝光LED是采用InGaN材料制成,而红色、橙色、琥珀色LED是采用AIInGaP材料制成,其参数不同。采用InGaN材料制成的LED在1OOOmA、TA=25℃时的主要参数如下表所示,

类型 型号 颜色 光通量(Im)或辐射功率(mW) 正向压降Vf(V) 平均正向电流If(mA) 色温(K)或波长(nm) 热阻Rθj-c(℃/W) 视角2θ1/2(度)
朗柏型 LXHL-PWO9 801m 3.9 1000 5500k 13 140
LXHL-PMO9 绿 801m 3.9 1000 530nm 13 140
LXHL-PEO9 801m 3.9 1000 505nm 13 140
LXHL-pB09 301m 3.9 1000 470nm 13 140
LXHL-PRO9 深蓝 450mW 3.9 1000 455nm 13 140
边射型 LXHL-DW09 701m 3.9 1000 5500k 13 140
LXHL-DMO9 绿 701m 3.9 1000 530nm 13 140
LXHL-DBO9 251m 3.9 1000 470nm 13 140

采用AIInGaP材料制成的LED在1400mA、TA=25℃时的主要参数如表2所示。

类型 型号 颜色 光通量(Im) 正向压降Vf(V) 平均正向电流If(mA) 主波长(nm) 视角2θ1/2(度) 峰值强度的典型角度θpeak(度) 热阻Rθj-c(℃/W)
朗柏型 LXHL-PDO9 140 2.95 1400 627 130   6
LXHL-pH09 190 2.95 1400 617 130   6
LXHL-PLO9 琥珀 110 2.95 1400 590 130   6
边射型 LXHL-DDO9 125 2.95 1400 627   75-85 6
LXHL-DHO9 170 2.95 1400 617   75-85 6
LXHL-DLO9 琥珀 100 2.95 1400 590   75-85 6

由于有两种不同材料制成,其发光颜色不同,其正向电流值也有差别,在使用时要注意。

  主要特性图LuxeonIII的主要特性图有波长特性、光的空间辐射特性、输出特性(正向电流与正向压降特性及电流降额特性)。

  1、波长特性(光谱)

  下图是单色光的光谱,

下图是白光的光谱。

  2、光的空间辐射特性

  白色、绿色、青色及蓝色的朗柏型LED光的空间辐射特性如下图所示,

而红色、橙色及琥珀色朗拍型空间辐射特性如下图所示。

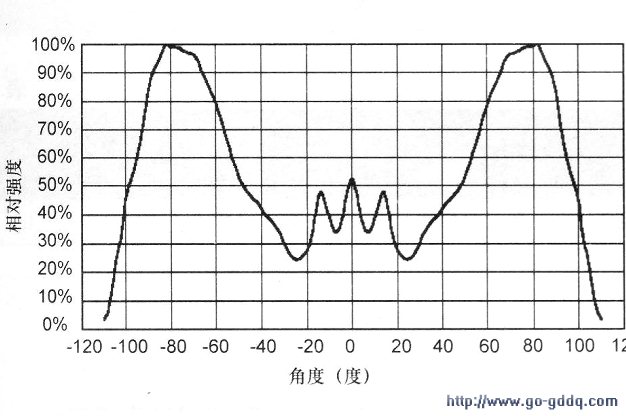

  边射型的透镜结构较特别,使光线主要沿周边环形式射出,而管子中间射出的光强较弱。下图是白色、绿色、音色及蓝色的边射型LED的空间辐射特性。

而下图是红色、橙色及琥珀色的空间辐射特性。

  3、平均正向电流与正向压降特性白色、绿色、音色及蓝色的LuxeonIII的平均正向电流与正向压降特性如下图所示。

从上图中可看出:它的斜率是较大的,不适用于恒压控制而运用恒流控制。在1OOOmA电流时,其正向压降约3.8V左右。红色、橙色及琥珀色的平均正向电流与正向压降特性如下图所示。

由上图可看出其线性度较好。要注意的是正向电流不要超过l400mA。

  4、电流降额特性

       LuxeonIII是个大功率LED。例如,采用白光LuxeonIII,在1OOOmA时,其功耗Pd=Vf×If若Vf=3.8V,If=lOOOmA,则Pd=3.8W。由于LED只有部分能量转换成光能输出,其余的能量变其发光颜色不同,其正向电流值也有差别,在使用时要注意。
