逆变电源输出的是矩形波，其较陡的前后沿对电感性负载产生较高的感应脉冲，因而有时可能损坏负载。例如用于电风扇，有时会击穿电机绕组（尤其是无电感调速，有抽头的电机绕组）。对此现象有的读者以为是输出电压过高所致，因而来电询问，逆变电源如何加入稳压控制电路等。

　　首先说明，击穿电感性负载并非输出电压过高所致。当采用蓄电池供电时，逆变器的脉冲宽度每路脉宽已达到极限值的附近48%，即使出现故障，输出电压已无升高的余地，一般只会降低。不过，当采用万用表测试输出电压时，标准方波有效值即使为220V，然而测出的指示值可达240～260V。因为一般万用表交流有效值是按正弦波时根据通过电表电流的平均值刻度的，矩形波的有效值和平均值的关系与正弦波不同所致。为了准确测试矩形波有效值，最简单的方法是采用电动式电表，或动铁式（汽车的电压、电流表为动铁式）电表测量，则波形不同不受影响。若用普通电表测试矩形波有效值，其指示值约250V左右。

　　其实，用蓄电池供电的逆变器无稳压的必要，蓄电池充满电后的电压为13.2V，维持14V的机会时间极短，产生超压的可能性几乎没有，此点说明Aixcom的设计是合理的。至于击穿电感性负载的问题，可以从改善波形入手。当然，能输出正弦波（即使是准正弦波）是最理想的，但其电路太复杂，效率又低，只有用于精密仪器时才采用，普通UPS也大多为矩形波输出。为了避免击穿电感性负载，可以在电路中接入LC低通滤波器，衰减矩形波中高次谐波成分，其结果使矩形波上升沿和下降沿变得平缓。

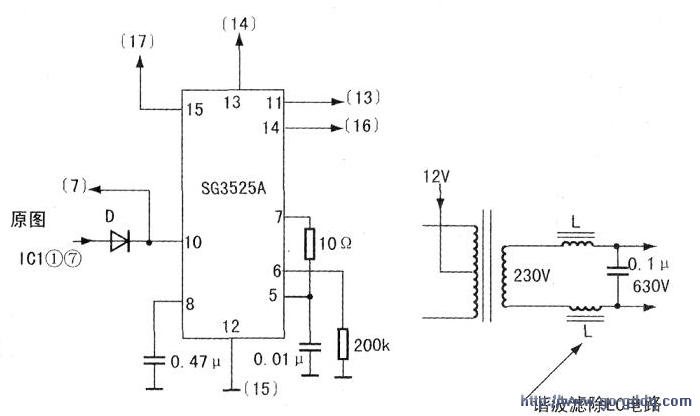

　　如下图中输出端的LF可采用风扇调速器铁芯，用0.8mm漆包线绕100～150匝，CF用0.68-0.1uF/630V电容器。
