初学单片机或业余做单片机开发的朋友总会有这样的经历，每次都要不断地调试程序，如没有仿真器又不喜欢用软件仿真，就需要多次地将编译好的程序烧到单片机芯片上，然后插在应用电路或目标板上测试程序运行的结果。

　　对于一些小程序来说，要找到程序上的错误花不了多少时间，但是程序一大，复杂度及繁琐度就会大大增加，而直接烧片就变得非常麻烦，每修改一次程序就需要烧录一次芯片，芯片不断地拔插会引起单片机引脚的磨损，甚至折断引脚，而且在进行多次烧录后，芯片可能会发生内部损坏的情况，烧录的具体次数依芯片自身情况而定。

　　如果有一台仿真器就会使开发或试验工作变得非常方便。现在市场上出售的仿真器对于业余爱好者来说确实算比较贵，因此，笔者在此介绍这种易于自制的51单片机仿真器，它非常适于初学51单片机的业余爱好者和学生朋友。

　　该仿真器的仿真CPU是使用SST公司的SST89C58．可仿真51内核的单片机；直接支持KEILC51的IDE开发仿真环境，采用工业级芯片89C58作为核心部件，抗干扰能力极强，可仿真次数大于等于100万次。

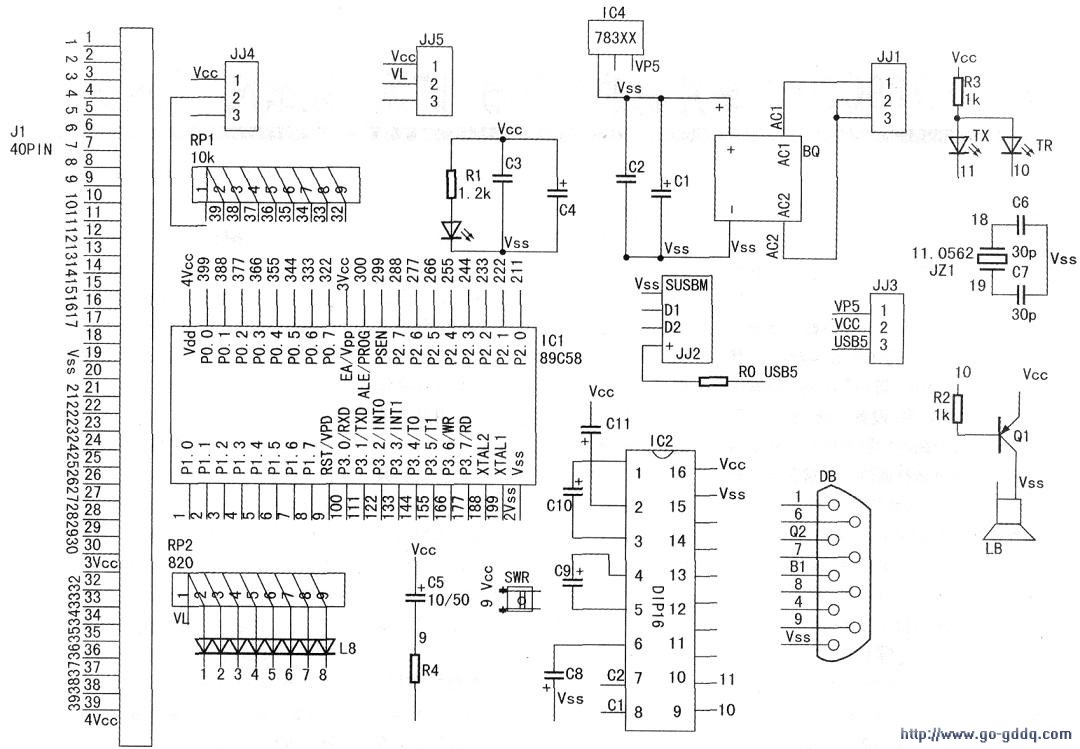

　　原理图如下图所示。

　　仿真板介绍：

　　Jl为40芯IDE座，PR1为lOk排阻，PR2为820Ω排阻，所有发光二极管均为直径为3mm的高亮度LED，三极管Ql为BC327PNP型，IC1为SST89C58芯片．IC2为MAX232串口/TTL电平转换芯片，LB为5V蜂鸣器。

　　注意：SST89C58预先烧入了软件。

　　J4．J5为PO口上拉电阻选择跳线：位于左边时，表示连接右边那个10k上拉电阻，位于右边时，表示断开lOk上拉电阻。

　　J3为电源选择跳线，如果您使用外接电源时，请将跳线下面两针短接（可能有些人会问，从USB获得电压不是很好吗？对，但随着现在数码设备的不断增加，USB设备越来越多，只是从USB端口引出一条线用来供电，有时显得资源浪费，因此，该板同时提供外接电源接口和USB供电接口，用户可以根据自己的情况来选择供电方式）。

　　板上的TR、TX、POW发光二极管分别用来表示数据发送、接收及电源显示。

　　板上左下角的按钮是复位按钮，用来给仿真器复位。

　　进入仿真环境之前，需要按一下这个复位按钮，这样KEIL启动后，软件和已复位的硬件仿真器就会顺利联机。

　　进入仿真环境之后，仿真器完全由KEIL控制，此时不要按这个按钮，否则在仿真过程中系统将会提示联机中断。

　　如果需要给硬件复位的话，请先退出KEIL仿真调试环境。

　　仿真器通过IDE40芯插座外接IDE排线，由于仿真头经常要进行拔插，因此，时间长了难免会造成接触不良的现象，现在市场上有些同类产品中，将仿真头和仿真器整合在一起，虽然可以降低成本，但万一仿真头出现不良状态，则不能用更换仿真头的方法来方便解决。采用USB口供电或外接直流电源两种供电方式，适合广大用户使用。现在的PC机主板一般都有USB接口，因此，只要方便地插上USB线就可供电。但有些老的PC机主板可能还没有USB接口，此时就可以使用外接电源口来给仿真器供电，或者当你的PC机主板上的USB接口被你的扫描仪、打印机、数码相机、DV、移动硬盘、U盘等相关数码设备占满时，也可以使用外接电源接口来供电，只要改动一下仿真器的跳线即可。仿真器板上带有LED发光二极管、蜂鸣器，可以供用户做一些实用的实验电路，如流水灯等。这样使仿真器又带上了实验板的一些基本功能，可谓二合一组合。
