三、51单片机数字实验室的应用实例
　　
　　运用Keil软件并结合数字外围器件只需在PC机上便可进行单片机实验（可称为数字实验室方式），下面以两个实例来说明运用Keil软件进行程序调试（软件模拟仿真）的过程。

　　例1：单片机(80C51)晶振频率为12MHz．利用TO方式0产生5ms的定时，在P1．O引脚上输出10ms的方波。

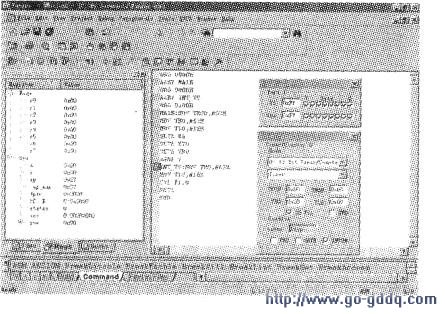

　　按前面所述方法步骤对源程序成功汇编、连接后按CTRl+F5键进入程序调试，再选择菜单Peripherals-I/O-Ports-Port1打开P1口参数窗口显示P1口状态，选择Peripherals-Timer-Timer0打开定时器TO窗口显示其参数；这里采用断点调试方式，在中断服务子程序第一行设置断点，出现红色标记，如下图所示。

　　点击调试工具栏上的Run（运行）按钮，程序执行到断点处停止，如连续点击运行则可从Portl窗口观察到P1.0引脚电平值的变化(1-0-1-…)，而此时Regs（寄存器）窗口中的sec值即为定时时间（按5ms幅度递增，会有误差）。

　　显然该例需要实验者根据P1口(P1.0)的值来对输出的方波进行想象，并不直观。

　　例2：数字实验仿真板的应用：流水灯实验。

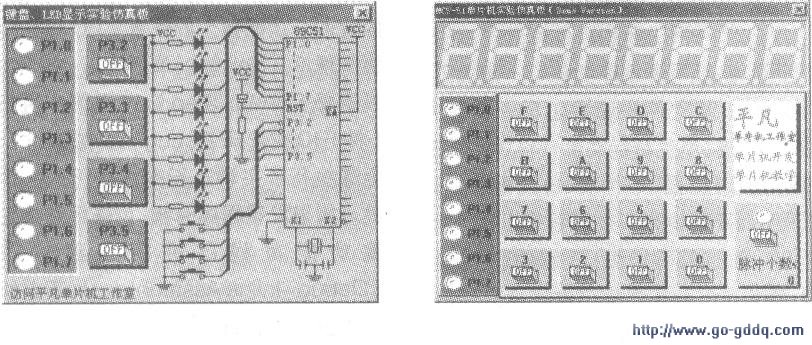

　　针对Keil的软件仿真器，有人提出了利用VC++编写动态链接库仿真单片机外围器件的思路和方法；另有人设计开发了几个外围器件数字实验仿真板，这些实验仿真板相当于是Keil uVersion2仿真环境下的dll插件。如键盘、LED显示实验仿真板( ledkey．dll)、带有数码管的实验仿真板( simboard．dll)等，见下图所示。

　　以ledkey仿真板为例，它采用Atme189C51单片机(含有4kBFLASHROM)作为主芯片，P1引脚上接8个发光二极管，P3.2-3.5引脚上接4个按钮开关。安装数字仿真实验板时只需将实验仿真板文件(+．dll)复制到Keil软件的KeihC51\Bin文件夹即可。在使用实验仿真板之前还需对工程进行设置，先选择工程管理窗口的Targetl．再选择Project-Option for Target 'Targetl’，打开对话框，选择Debug选项卡，在其左下角的Parameter文本框中输入“-d”和文件名，如使用ledkey．dll实验仿真板，就输入“-dledkey”（整个文本框内容为：-p51 -dledkey），然后点确定即可。进入程序调试后点击菜单Peripherals．就会看到多出一项“键盘LED仿真板(K)”，选择该项，就会出现下图所示ledkey实验仿真板界面。

　　流水灯实验是最常见的单片机实验之一，这里我们要实现用单片机控制下图1edkey仿真板上8个LED依次循环发光。应用Keil软件，按照步骤进入程序调试状态，并点击菜单Peripherals打开ledkey仿真板，然后运行程序，可通过观察仿真板上灯光的变化，检查程序的正确与否，非常形象生动，而不必再依靠对Pl口的值进行观察想象，有助于初学者对单片机基本知识的掌握和激发学习的热情。
