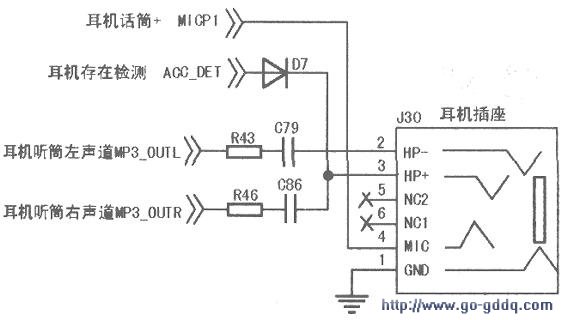

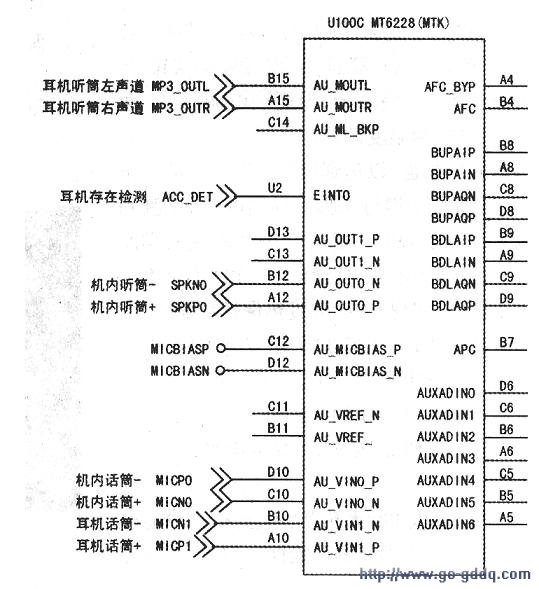

天语A615的送受话电路见上图；天语A615的耳机插座电路见下图。天语A615的耳机插座采用的是传统的φ2.5mm圆头插座，为了减少连线数量，耳机的听筒、话筒共用了接地线。

　　插入耳机后，耳机插座③脚就通过耳机听筒接地了，电平被拉低，这个低电平的耳机存在检测信号经过二极管D7传送给CPU的U2脚，CPU即开始启用耳机送受话电路：一方面在屏幕上提示进入耳机状态，另一方面从A15、B15输出左右声道的听筒信号到耳机插座的②、③脚去接耳机（打电话的听筒声音和播放MP3的音乐声音都是A15、B15输出的）；同时，耳机话筒的信号经过插座④脚传送给CPU的Al0脚。

　　未插入耳机时，由CPU内部的上拉电阻保证U2脚为高电平，手机启用机内送受话电路：从A12、B12输出听筒声音去接机内听筒，从Cl0、D10接收来自机内话筒的语音。

　　在手机使用中，从CPU的U2脚到耳机插座的③脚之间任何地方如果电平被拉低了，都会导致手机进入耳机状态，从而引起无机内送受话的故障。
