诺基亚7610智能手机的送受话电路
来源:本站整理  作者:佚名  2011-10-27 07:19:01

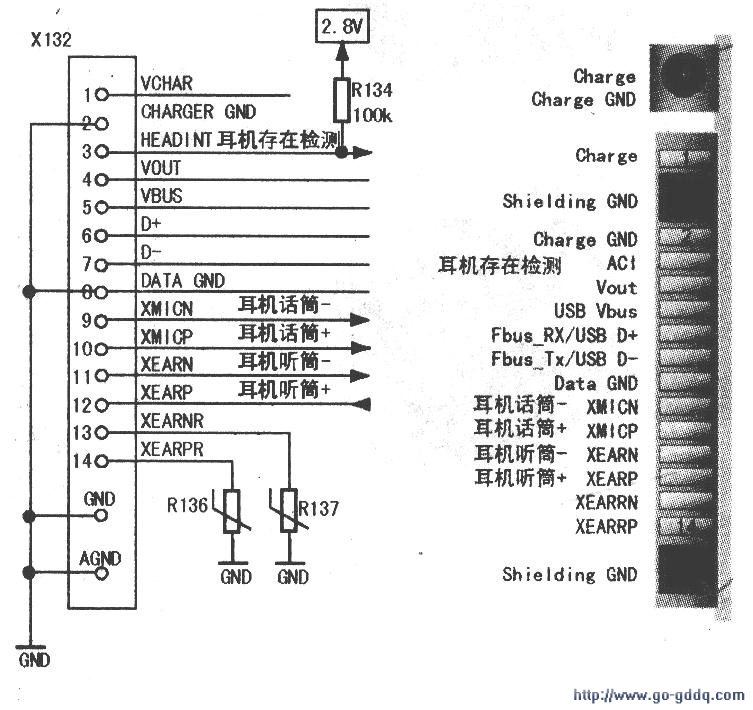

  7610是诺基亚的一台智能手机(见上图),D250是7610的电源lC,听筒和话筒在电路上都连接到电源lC上。Ul0脚为耳机存在检测引脚,通到尾插的③脚,见下图。

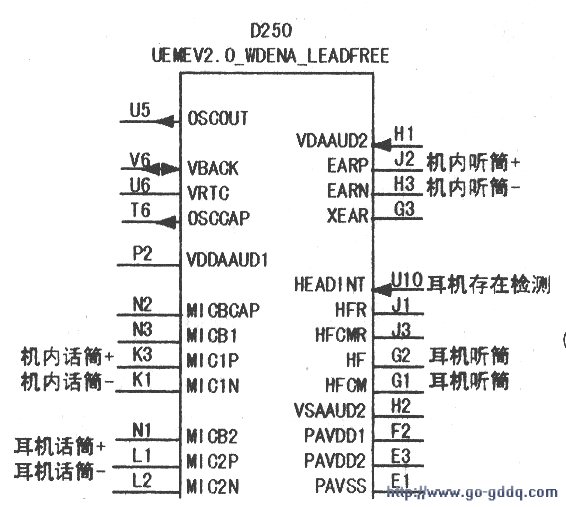

  未插入耳机时,尾插③脚即电源的Ul0脚被上拉电阻R134拉高为2.8V,见图4;电源IC检测到Ul0为2.8V的高电平,就知道该使用机内送受话电路,从J2、H3脚输出听筒信号,从Kl、K3脚去接收话筒信号;插入耳机后,耳机插头内部的线路把尾插③脚拉低为低电平,电源IC的Ul0脚一旦收到这个低电平,就知道是耳机插入了,一方面会输出信号给CPU,由CPU控制在屏幕上显示耳机插入的提示;另一方面电源IC开始使用耳机送受话电路,从G2、Gl脚输出听筒信号(HF即HANDFREE:免提的意思)到尾插(11)、(12)脚接耳机听筒,从Ll、L2脚去接收来自尾插⑨、⑩脚的耳机话筒信号。

  如果尾插进水或者受潮漏电导致③脚的高电平被拉低,就会引起电源IC错误地以为耳机已经插入了,启动了耳机送受话,故障现象就是机内送受话无声,如果细心的话,在屏幕上是能看到耳机提示符号的。
