手机受话电路是指听筒电路，接受声音的；而送话电路就是指话筒电路，把声音送出去让别人听。

　　手机自带的听筒、话筒在维修术语上被称为机内送受话电路，这是每个手机都必备的；除此之外，绝大多数手机还支持使用耳机来听歌、接打电话，它就被称为耳机送受话电路。

　　在没有插入耳机时，手机默认使用机内送受话电路；一旦有耳机插入，手机马上切换到使用耳机送受话，当然，在手机CPU的控制下，2套送受话电路不会同时工作。

　　今天，我们就来看看手机的这2套送受话电路的切换，以及如何在机内送受话电路不正常的情况下把耳机送受话改到机内来使用。

　　送受话切换
　　
　　送话器、受话器的典型电路连接
　　
　　送话器，又被叫做话筒、麦克风，英文是MICPHONE。

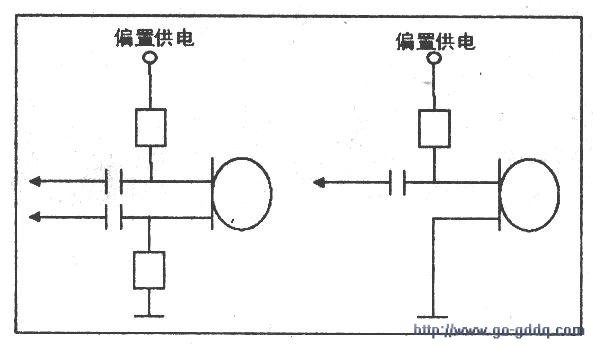

　　手机中送话器有2种典型接法，见上图。上图左边的电路用+、-极2根线来传送语音信号；而右边的电路只用话筒的+极来传送语音信号，这种接法在耳机电路中被广泛采用，因为耳机上需要尽量减少连线的数量：话筒、听筒可以共用地线，机内话筒也有这样使用的。

　　手机用的话筒全部都是驻极体话筒，其“+”极需要约2V左右的偏置供电才能工作，这个偏置电压在电路图上用英文“VBIAS”来表示。

　　要注意的是，话筒的偏置供电在需要它工作的时候才有，比如通话时或者录音时，平常时候，电源lC是不给它供电的，所以这个电压的测量一定要在通话或录音状态下进行。

　　受话器，又被叫做听筒，英文是SPK或者REC或者.EAR。

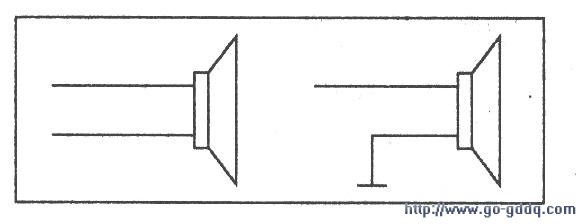

　　手机中受话器有2种典型接法，见下图。其中右边的接法在耳机电路中被广泛采用。
