2．CCD驱动模块发生电路原理分析

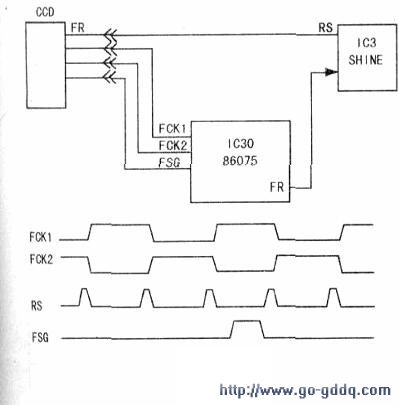

本电路也包含在IC30中（相关电路见下图），功能在于发生用于驱动CCD的FSG、FCK1、FCK2以及RS时钟信号。这些由系统时钟发生器发生的时钟信号源于输入IC30的4MHz时钟信号，其时间图如图4a所示。CCD附带的FR时钟从IC3的RS输出。IC3的RS时钟源于IC30(MN86075）的FR时钟，发生RS时钟的时间信号以驱动CCD。
3．线路监听电路分析
线路监听电路由DAA选购件（次级端芯片）及其外围电路组成(电路见下图)，它的功能是通过扬声器监视拨号音、DTMF音频、响应信号等信号，也能通过扬声器发出面板CPU输出的按键音、警告音等声音。接收信号从次级电路DAA经过模拟AGC、电子音量控制、放大器，然后通过扬声器输出，电话线路的监视音和控制面板发出的蜂鸣音可以用控制面板进行调整。
4．传送电机控制电路分析
传送电机是PM型双相两极电机（电路见下图），步进信号与削波电流控制信号( pTAPH、pTBPH、pTAl0、pTAll、pTBl0与pTBll)被发送至削波驱动电路，包含IC36、IC37及其从IC3 SHINE输出端开始的周边环路。电机由+24V DC供电并由1/2相励磁驱动，更高级的步进分割通过步进控制相位电路（微步进控制）提供。
