5．线路控制电路分析
　　

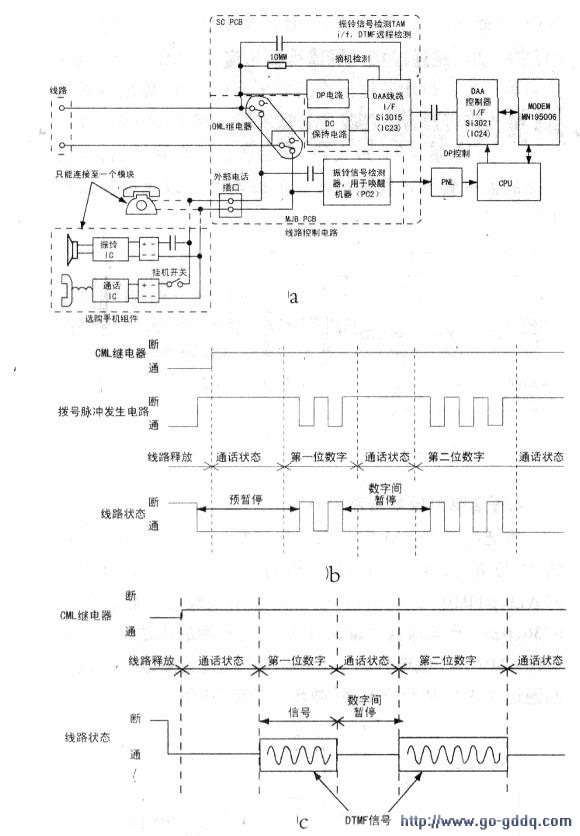

　　线路控制电路由CML继电器、DP电路、DAA（直接访问装置J以及用于节能和DC保持电路的振铃检测电路组成，外部电话的插口可用来插接外部电话或手机选购组件（线路控制电路的方框图如下图a所示）。

　　(1)拨号脉冲发生器：由CML继电器、DC保持电路、拨号脉冲发生器及其外围电路组成，发生器产生拨号脉冲．SCPCB上的CPU控制所有拨号脉冲的发生序列。当DAA(IC23)的摘机检测器确认没有终止信息时，CPU就通过DAA打开CML继电器，启动拨号脉冲发生电路，进入环路状态（DC环路）。几秒钟后，CPU通断PLS继电器以产生拨号脉冲，接通并断开环路，拨号时的线路状态如下图b所示。

　　(2)DTMF音频发生器：DTMF音频发生器置于scPCB的MODEM中。DTMF音调经过与传真信号相同的路径被传送到电话线路上，由CPU控制DTMF音频的选择。数字振幅信号通过DAA(IC23)中的D/A转换器变为模拟振幅信号进行传送，拨号时的线路状态如下图C所示。

　　(3)振铃检测器：当本机处于休眠模式状态时，若振铃检测器中的光耦(PC2)检测到一个振铃信号即取消节能模式，唤醒机器。然后，DAA(IC23)检测到这个振铃信号，进入接收模式，当本机处于正常工作状态时．DAA(IC23)将立即检测到振铃信号。

　　6．SNSPCB电路分析
　　

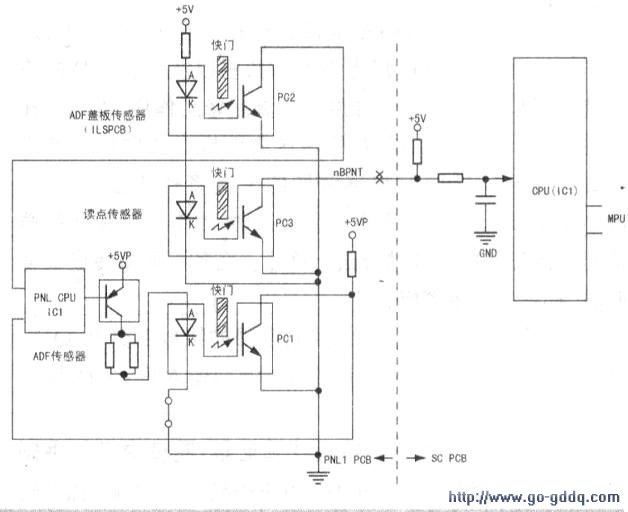

　　每一个传感器都包含LED与光电三极管(电路见下图)，文件被置于ADF托盘时或在移动过程中，文件传感器的快门打开，LED灯光将光电三极管打开，传感器输出电压变为低电平。ADF托盘上没有文件时，快门阻断光线路径，传感器输出保持高电平。RP传感器的工作原理与ADF传感器完全相同。ADF盖板传感器工作原理与此类似，差别在于打印机盖板关闭时传感器输出保持低电平，以及在打印机盖板开启时传感器输出变为高电平。
