为了调试开发的实时数据采集分析系统的性能，连接岩体力学试验仪器上进行了多次单轴压缩、单轴拉伸、三轴压缩、直接剪切等试验。通过对三个压力传感器和两个位移传感器的相应模拟信号进行采集，记录整个试件在试验过程中的压力、位移和变形等参量。

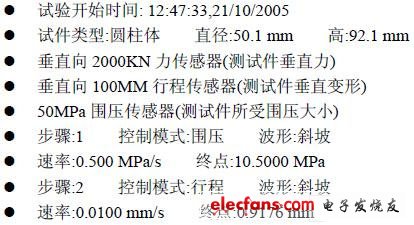

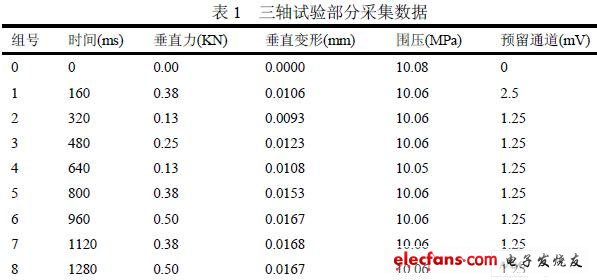

　　实例（三轴试验( 力 -- 行程 )）：

　　3）通过网络向上位机传输数据并显示

　　试验数据是在试验过程中存储到嵌入式系统中，同时可以传输到上位机。上级机可以利用存储空间较大的优势，存储试验历史数据，并可以随时显示历史数据。

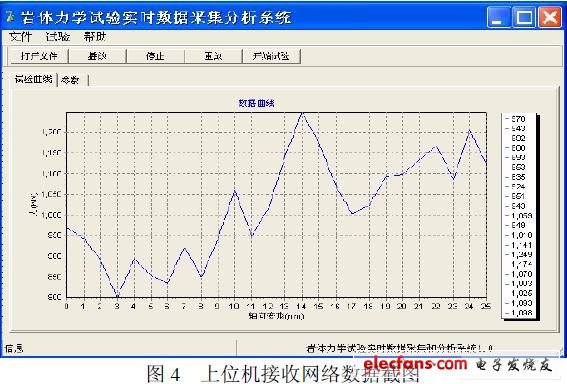

　　上位机接收网络数据如图 4 所示。

　　4 结束语

　　该测试系统可以使岩体力学试验从得出测量数据，画出力学性质曲线，打印报表，到实 验数据的比较、分析、存储的一系列过程自动化、智能化，使得岩体力学试验测试和计算分 析系统能够小型化，智能化，高效率的实现试验中数据采集和分析的问题。并且具有低耦合、 高内聚、可扩展、可移植、稳定性好、体积小和成本较低等良好特点。

　　本文作者创新点：（1）实现了一种实用的实时数据采集及分析系统。（2）移植了实时嵌入式 操作系统μC/OSII 到ARM7 平台。（3）移植了TCP/IP 协议栈。
