高清液晶电视LCD屏检测仪的设计
来源:本站整理  作者:佚名  2011-10-29 17:04:48



 随着多媒体技术的快速发展与普及,液晶显示屏(LCD)在生活中的使用十分普遍。因为目前高清电视的分辨率大多不为电脑显卡所支持,传统的电脑软件测试方法无法满足个体用户对显示屏质量的测试需求。为解决此问题,本文设计了一款价格低、使用灵活、体积小巧的便携式多分辨率LCD图样发生器,可以为实验室人员和消费者提供逐点检测高清液晶屏的机会。
1 LCD检测项目及样图
1.1 检测项目

 (1)坏点检测
 坏点主要有亮点、暗点两种。质量上乘的液晶显示器要求在全黑图样下无亮点,在全白图样下各点亮度均匀,暗点数目小于3个而且不能出现相邻坏点。本产品坏点检测图样为纯色背景。
 (2)对比度
 对比度就是把白色信号在100%和0%的饱和度相减,再除以用光照度Lux(即勒克斯,每平方米的流明值)为计量单位下0%的白色值所得到的数值[1](0%的白色信号实际上就是黑色)。较高的对比度对应着显示图像的高锐度,能带来更丰富的色彩层次感。本产品对比对检测图样为灰度条。
 (3)色彩
 丰富、逼真的色彩显示是LCD的一大特色,而色彩的显示准确程度也是屏幕质量的衡量标准之一。本产品选用彩条图样来检测。
 (4)分辨率
 高分辨率的屏幕能显示更加精细的画面。但是屏幕实际的显示能力还要接受仪器的检验。本产品用黑白密纹图样来检测屏幕的水平分辨率和垂直分辨率是否真实,并检测色偏现象的发生。
 (5)响应速度
 响应时间决定了显示器每秒所能显示的画面帧数,更快的响应速度是为更优质的连续画面显示提供硬件的基础。本产品将用瞬变图和移动方块图样来定性检测屏幕响应速度。
1.2 检测样图

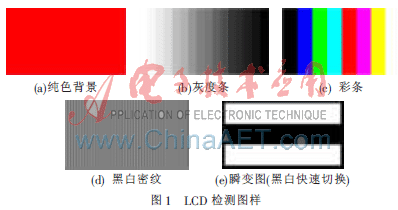

 检测样图如图1所示。

   2 系统设计
 本文使用ALTEra公司型号为EP3C16F484C6的FPGA芯片和DE0开发平台。设计的环节包括软件设计、设计综合、仿真验证、下载验证。采用的软件工具为QUARTusⅡ9.1,描述语言为VerilogHDL。本设计支持三种常用的显示分辨率:各类液晶显示器通用的640×480@60 Hz、4:3屏幕的高分辨率模式1 280×1 024@60 Hz、16:9高清模式1 920×1 080@60 Hz。每种分辨率下,都支持七种检测图样的VGA显示。在产品外形的设计上,以简洁、实用为基本要求,旨在节约成本的同时提供给用户便捷的操作体验。
2.1 系统结构与外形设计
 图2是LCD屏检测仪的系统结构图,系统功能主要由核心器件FPGA实现。
