厦华U系列高清液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-11 15:15:30

    厦华U系列高清液晶彩电采用高清晰度液晶屏,具有数字HDMI输入接口,支持更高质量的10位/12位的数字视频信号。总线系统主控电路微处理器采用MTV412,被控集成电路有:D- A转换、逐行/隔行转换、HDMI处理和LVDS信号转换电路MST6151 DA,音频效果处理电路R2S15900SP,中频放大处理电路M52760E,视频解码电路TVP5147PFP、HDMI信号解码电路CS4340等。
    适用机型:厦华LC- 27U16、LC- 32U16、LC- 32U25、LC- 23U6、LC- 23U7、LC- 27U25、LC-27U6、LC-27U18、LC-32U18、LC-40U7、LC-32U26、LC-32U5等机型。
    1 总线调整方法
   【进入/退出工厂模式】
    依次按遥控器上的“睡眠”、“屏显”、“菜单”、“屏显”键,即可进入工厂模式,屏幕上显示主菜单。
    调整完毕,在子菜单中,按“菜单”键返回主菜单,再按“菜单”键退出工厂模式。
    【项目选择与调整】
    在主菜单中,列出了PICTURE SOURCE(图像信号源)、WHITE- BAI(白平衡调整)、FACTORY SET(工厂设置)、PICTURE MODE(图像模式)、COLOR MODE(色温模式)、SOUNDMODE(音频模式)等几个子菜单的名称。按“频道+/-”键移动光标选择子菜单,按“音量+/-”进入子菜单;在子菜单中,按“频道+/-”键进行项目切换,按“音量+/-”键改变数据。
    【RFAGC调整】
    从RF端输入强度为60dB射频电视信号,调整TV板上的R106可调电阻,使TP3的电压为2.8V、并观测画面应无明显的雪花点。再将RF端输入电视信号强度增加到90dB。应能正常显示而无明显网纹或噪点干扰。
    【测试信号选择】
    在总调整菜单中,按“频道+/-”键使光标上、下移动停留在PICTURE SOURCE子菜单上,屏幕上的“PICTURE、SOURCE”字体变为黄色条框,此时按“音量+/-”键则可在TV、AV、VGA、HDMI等图像通道间进行切换,选择图像信号来源,调出测试信号,配合各种模式的图像和光栅调整。
    2 总线调整数据

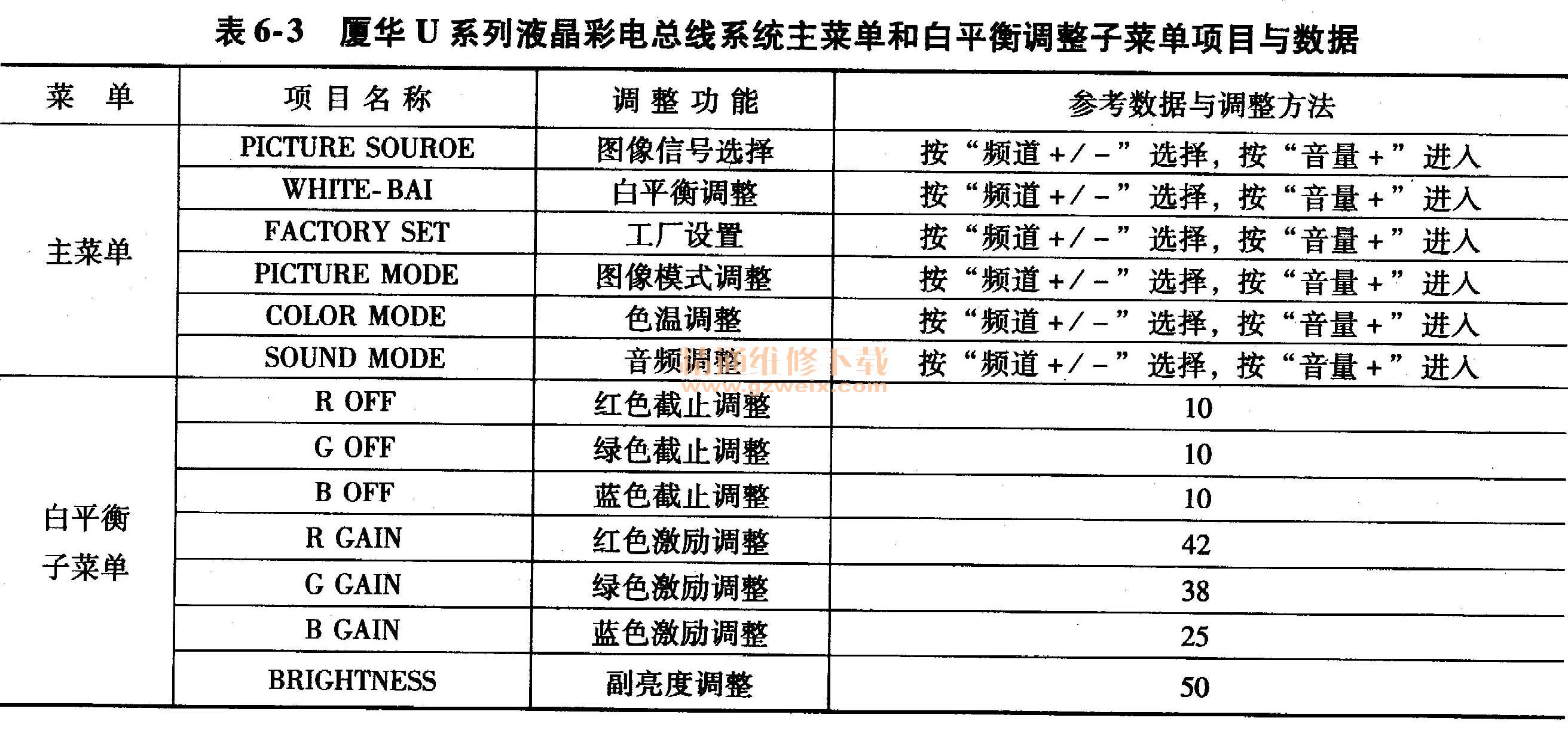

    厦华U系列液晶彩电总线系统调整主菜单和白平衡调整子菜单项目与数据见表6-3。
