降压/升压变换电路
来源:本站整理  作者:佚名  2011-11-01 07:28:00



  在USB(UniversalSerialBus通用串连总线)应用中,常需要5V固定电源。按照USB标准,输入电压可能在到5.25V的范围里。这样就需要变换器来稳定电压。然而一般应用的降压或者升压变换器是不能完全满足需要的。而需要降压一升压变换器。这样在输入电压高于或低于所希望的输出电压时,就能稳定的工作。

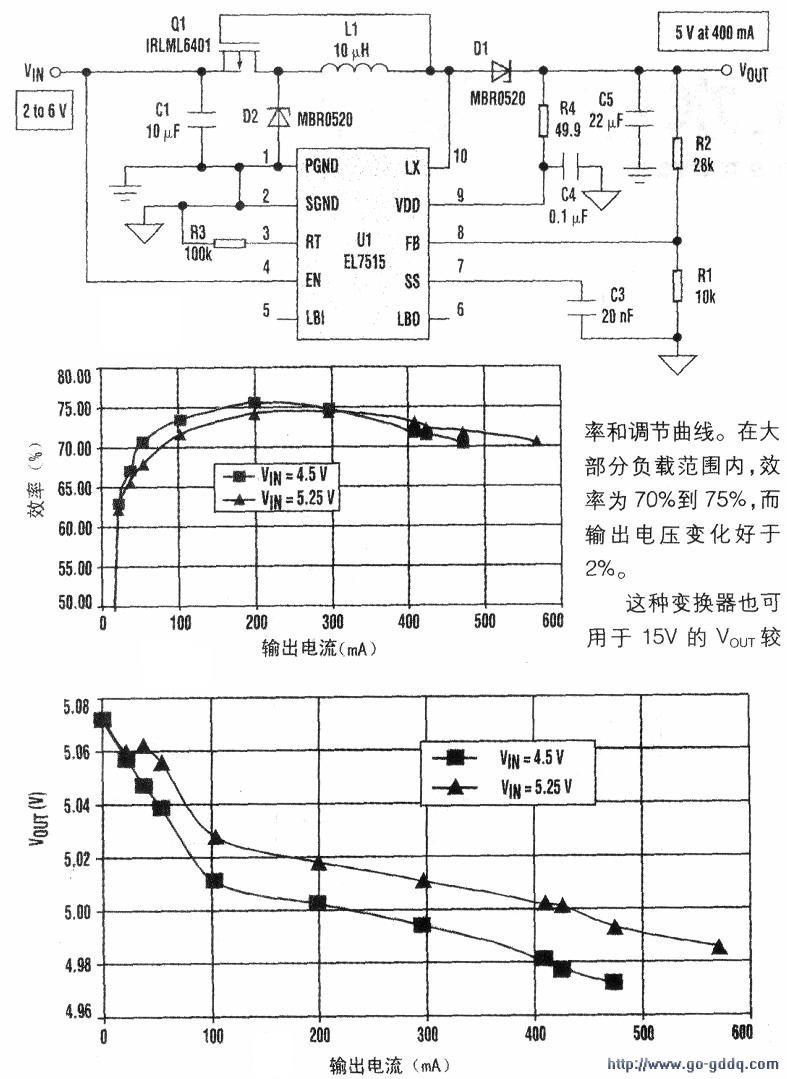

  表示在上图的降压-升压变换器,采用一只EL7515脉宽调制升压DC-DC稳压器芯片,在其内部有N型场效应管,其漏极连接到LX脚,源极连接到PGND脚。在典型的工作电路中,加入P型场效应管和二极管(D2)两个元件就把变换器改造成降压一升压变换器。

  当内部的N型场效应管导通,脚被下拉到低电压,Q1源极也是低电位。Ql,Ll和内部场效应管构成电流环路,输入电压源(VIN)充电L1。结果使电流增加。当内部N型管截止,脚电压上升到VOUT加上二极管压降;截止;L1中的电流充电输出电容。Ll,Dl,C5和D2形成电流环路。

  中电流减小,输出电压表示为:VouT=l.3[1+(R2/R1)]

  变换器电压增益:( VOUT/VIN)=D/(1-D)这里.D是FET的开关占空比(导通时间/截止时间)。

  中图和下图分别表示变换器的效率和调节曲线。在大部分负载范围内,效率为70%到75,而输出电压变化好于2%。这种变换器也可用于15V的Vout较高电压。其限制在于VIN不能高于,因为Ql是受控制的。然而实验结果表明,该变换器在需要5V输出的应用中能良好的工作。
