这种硅振荡器,其有两种类型:电阻可编程振荡器和串联可编程振荡器。两者的主要差别在于输出频率的设定方法。
电阻对频率

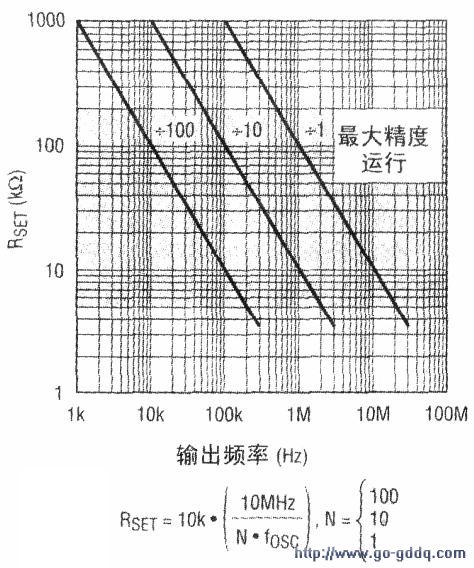

电阻可编程振荡器输出频率由一只外接电阻(Rsr)和引脚接入的分频器(÷1.÷10.÷l00)所确定,两者组合在一起提供很宽的输出范围(见上图)。
RSET用下图的简单表达式来选择。这个器件很普通,惟有振荡器IC在不用晶体、陶瓷谐振器或外接时钟参考信号的条件下,却能发生无限多的可变方波。

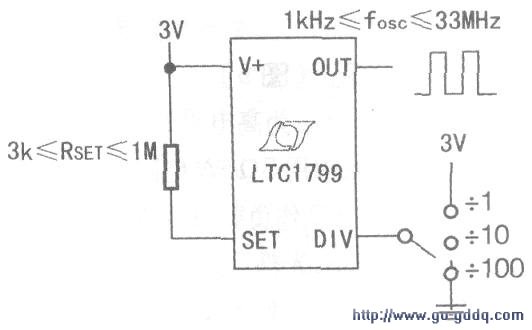

这电路从外部看很简单。然而在幕后却有一个专门的内反馈环路去保持RSET和输出频率成线性关系,而典型的温度系数却只有40ppm/℃,对电源电压稳定性在0.05%/V范围内。用典型的0.1%电阻器能提供在25℃好于0.6%的精确度。
数位对频率串联
可编程振荡器从许多方面看是个普通的器件。LinearTechnology公司最近推出LTC6903/4,有SPI或12C兼容接口的特征。频率是通过芯片上的10bit的DAC来确定,用4附加数位设定所希望的范围,最终输出范围在0.1%分辨率下为lkHz到68MHz。编程很简单,除了一只旁路电容外,不需要外接元件。
