负偏压跟踪输出电路
来源:本站整理  作者:佚名  2011-11-01 07:28:03

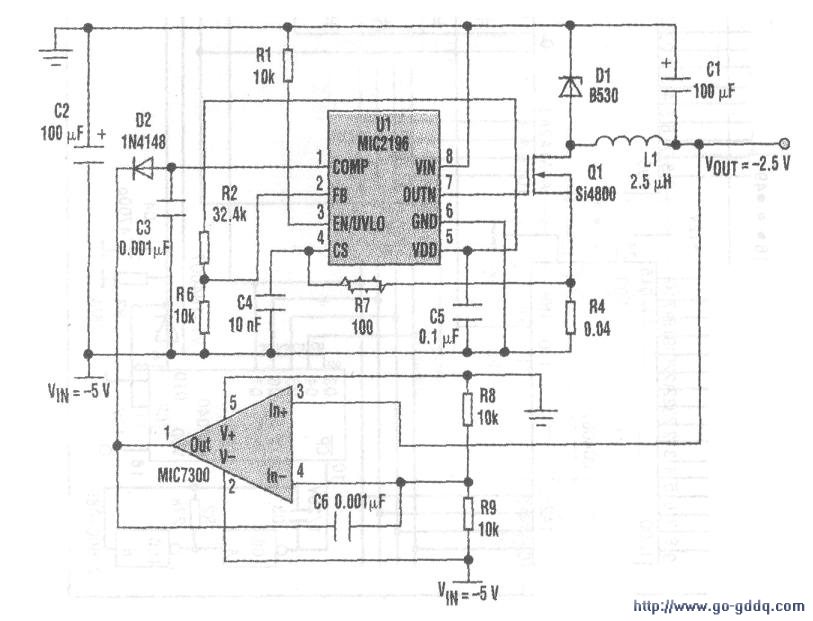

  在某些光纤通讯中,阻抗变换放大器需要负偏置电路,此负偏压跟踪输出负电压的一半。下图的电路用控制器完成这个任务。在升压结构中组装这只控制器由输入去产生- 2.5V输出。用由R8和R9的电阻分压器形成二分之一比例。然而,很容易改变的这一比例,用下列式子设计出不同的输出电压。

  若VOUT-1/2VIN。用R8=lOkΩ,Ω;若Vout=l/4Vin,用R8=10kΩ,Ω。

  内部误差放大器由电阻分压器R2和R6所截止。这分压器连接到内部3V和VDD稳压器脚,去产生高于芯片GND上0.7V的脚FB偏压,脚为-5V。FB脚是控制器的内部互导误差放大器反相输入端。误差放大器同相输入端内部连接到参考信号,即高于GND脚1.24V。

  因为FB脚在幅度上低于内部同相端,内部互导误差放大器强迫较大电流充电COMP电容C3,这样使输出电压升高。MIC7300是外部误差放大器,它充分地降低从COMP脚来的电流,去建立正确的占空周期,当输入电源电压为-5V时,产生-2.5V的输出。

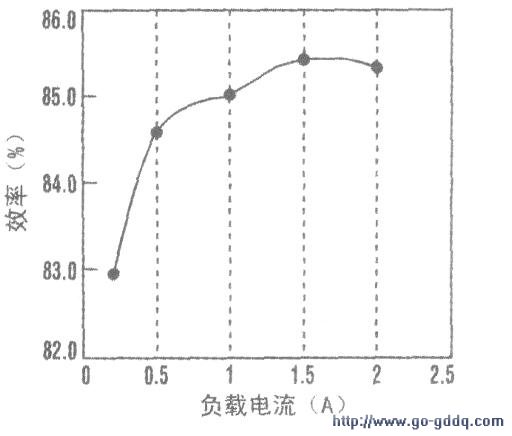

  下图表示电路效率,在负载电流高达2A时.效率高于85%,电路很容易修改,变换读出电阻R4的阻值,就可以处理不同的负载电流。
