2、PFC电路
　　

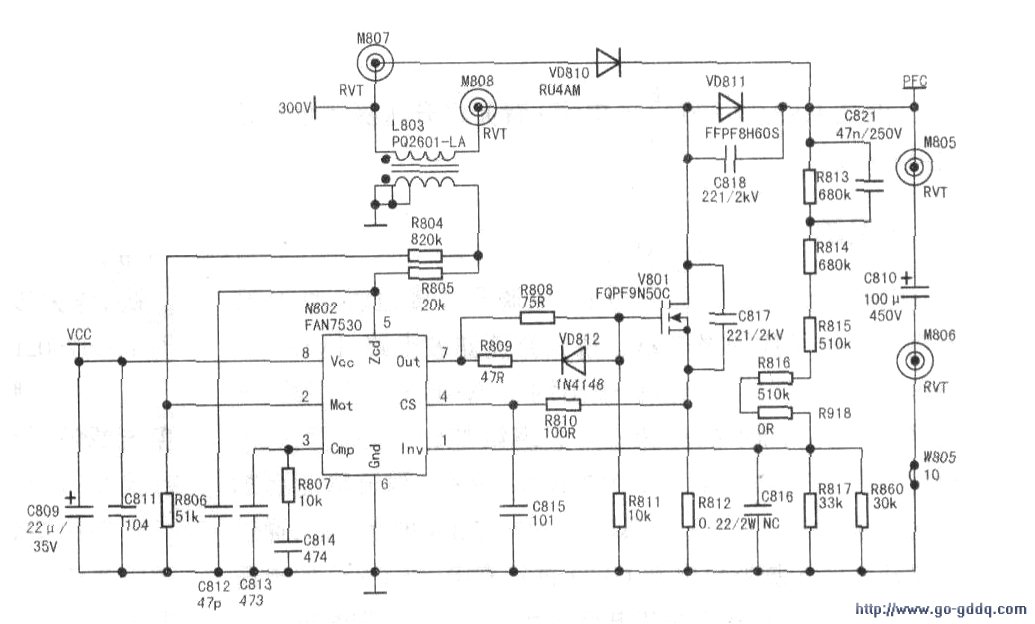

　　PFC电路主要由FAN7530组成。见下图。用本机键或遥控开机后，V824、N806导通。N806导通后，单管稳压器V805进人工作状态，从发射极输出18V电压送到FAN7530(8)脚（VCC脚），此时PFC得电后启动进入工作状态产生振荡脉冲信号，经内部的驱动电路处理后从(7)脚输出PWM信号加到开关管V801的控制极，V801进入工作状态。V801导通时，L803储能电感有电流流过．L803中电流呈斜坡线性增加，电流经V801到地．L803进行储能。

　　V801截止，L803的感应电动势反转，为右正左负，储能电感L8Il3与桥式整流输出的电压相叠加，二极管VD811导通，向C810充电，在C810上形成约385V的直流电压，作为电源和背光灯驱动电路中的功率输出电路的工作电压。

　　FAN7530(1)脚为输出电压取样输入脚，其作用相当于开关电源稳压电路中的反馈输入脚。外接电阻组成分压电路。

　　通过对输出电压的取样，调节(7)脚输出脉冲( PWM)的占空比，从而使PFC电压保持稳定。

　　3．背光灯驱动电路
　　

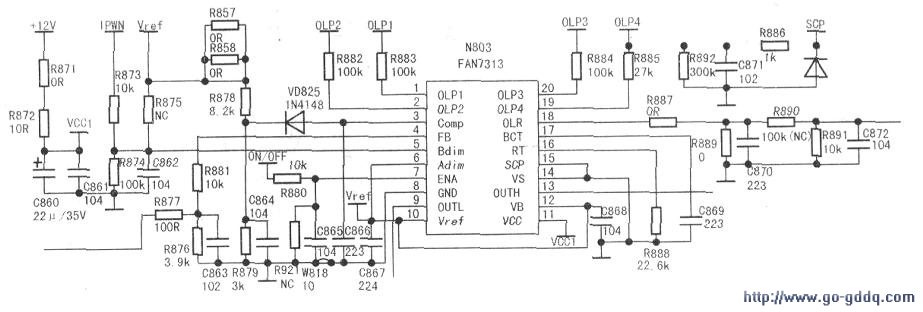

　　背光灯驱动电路的激励脉冲形成电路主要由集成块FAN7313组成，见下图。背光灯功率级采用半桥电路，见本期附图。该部分电路设置有开路保护(OLP)、短路保护(SCP)、开路电压保护(OLR)、误差放大器保护(CMPJ、热稳定性保护(TSD)等完善的保护电路。

　　电视机遥控或本机键开机后，电源输出的+12V电压经R871、R872变成VCC1电压后分别加到FAN7313的(10)、(12)脚。(12)脚得电后，内部的脉冲振荡电路启动产生振荡脉冲信号，经内部的相关电路处理后形成相位相反的PWM信号分别从集成块的(9)、(13)脚输出。然后分别加到由V906、V907和V904、V905两组对管组成的放大器上，放大后由激励变压器T802次级输出驱动信号加到功率放大器V803、VSU4的栅极，放大后由T803的次级输出，然后分别送往由T804—T807组成的四路背光灯升压变压器的初级绕组上，每个升压变压器初级分别接有电容C900~C903．此电容的作用是与变压器初级线圈形成串联谐振，将方波信号转换成正弦波信号。正弦波信号经变压器次级绕组升压后，送往背光灯管点亮各个灯管。

　　保护电路和反馈电路（只介绍其中一组背光灯升压变压器保护原理，其他三组原理相同）：

　　过压保护(0LR)：当功率输出电路异常导致输出电压升高时，C874、C875分压电容中点电压升高，经过VD830整流、C876滤波后，加到VD831上，然后经VD831中的一只二极管加到R890上，经R890、R891分压后，通过R887加到FAN7313的(18)脚。当(18)脚电压高于2V时．FAN7313内部电路进入保护状态，芯片停止输出激励信号，以防止因背光灯开路而引起背光升压板触点打火而损坏。

　　灯开路保护：任意一个灯管开路时，将导致OLPl-OLP4的其中一个检测点电压降低，当电压低于1V时．2s后芯片将停止输出电压。

　　短路保护(SCP)：当背光灯升压变压器T804的次级匝间短路时，C874与C875分压电容输出电压就会降低，此时，将导致VD831中二极管的负极电位降低，一使集成块FAN7313(19)脚电压降低，当(19)脚电压低于1V时，内部保护电路起控，FAN7313停止振荡。

　　热稳定性保护(TSD)：当芯片温度超过150℃时．FAN7313过热保护电路起控。

　　反馈电路：当背光灯升压变压器T804次级电压升高时，VD829中一只二极管负端输出电压就会升高，升高的电压R897、R898分压后，经R877加到R881、R876的中点，再经R881、R876分压后送到FAN7313的反馈脚(4)脚，通过内部误差放大器进行放大后送到PWM调整电路，以调整PWM的占空比，进而调整T804升压变压器次级输出电压的幅度。

　　注：此板可以在不接电脑板的情况下独立维修，但需要与屏连接。其操作方法为：XP802的(5)、(6)、(12)脚与(11)脚相短接，背光灯即可点亮。
