海信RSAG7.820.5757电源板维修图解
来源:本站整理  作者:佚名  2017-03-24 11:19:29

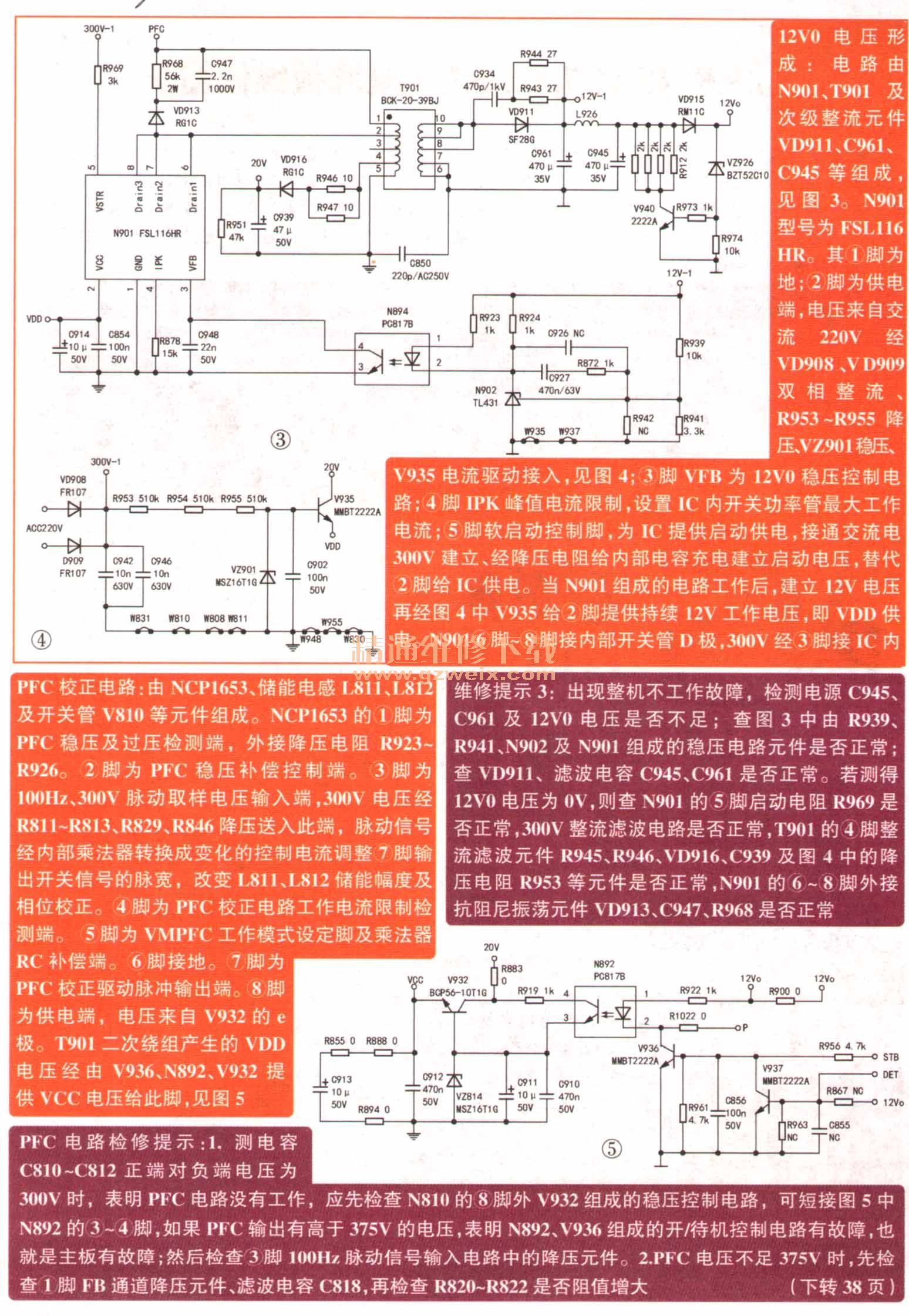

  此款电源板主要为海信大屏幕超高清液晶电视LED55XT900X3DU使用。其中,N901(FSL116HR)、T901组成12V-1电压供主板和开关电源相关电路;N810(NCP1653)、V810、V811和L811、L812等组成PFC校正电路;N831(NCP1396)、V856、V857、T831、C849组成LLC半桥控制电路,输出12V电压,供背光电路工作所需;N905(NCP1396)、 V943、 V941、T832、 C980组成LLC半桥功率放大电路,产生主板所需12V和伴音块工作所需的VCC-A(18V)。
