海信RSAG7. 820. 4561彩电电源电路原理详解
来源:本站整理  作者:佚名  2015-12-16 15:02:57

    海信液晶彩电采用的RSAG7. 820. 4561电源板,是集开关电源和背光灯驱动为一体的二合一板,集成电路采用NCP1271 + OZ9902C组合方案,开关电源输出100V、12V电压,为主板和背光灯驱动电路供电,背光灯电路输出140V左右的直流电压,将LED背光灯点亮。应用于海信LED26KOlA、LED26K316、 LED32K100、  LED32K200、 LED32K300、LED32K311、LED32K316等液晶彩电中。

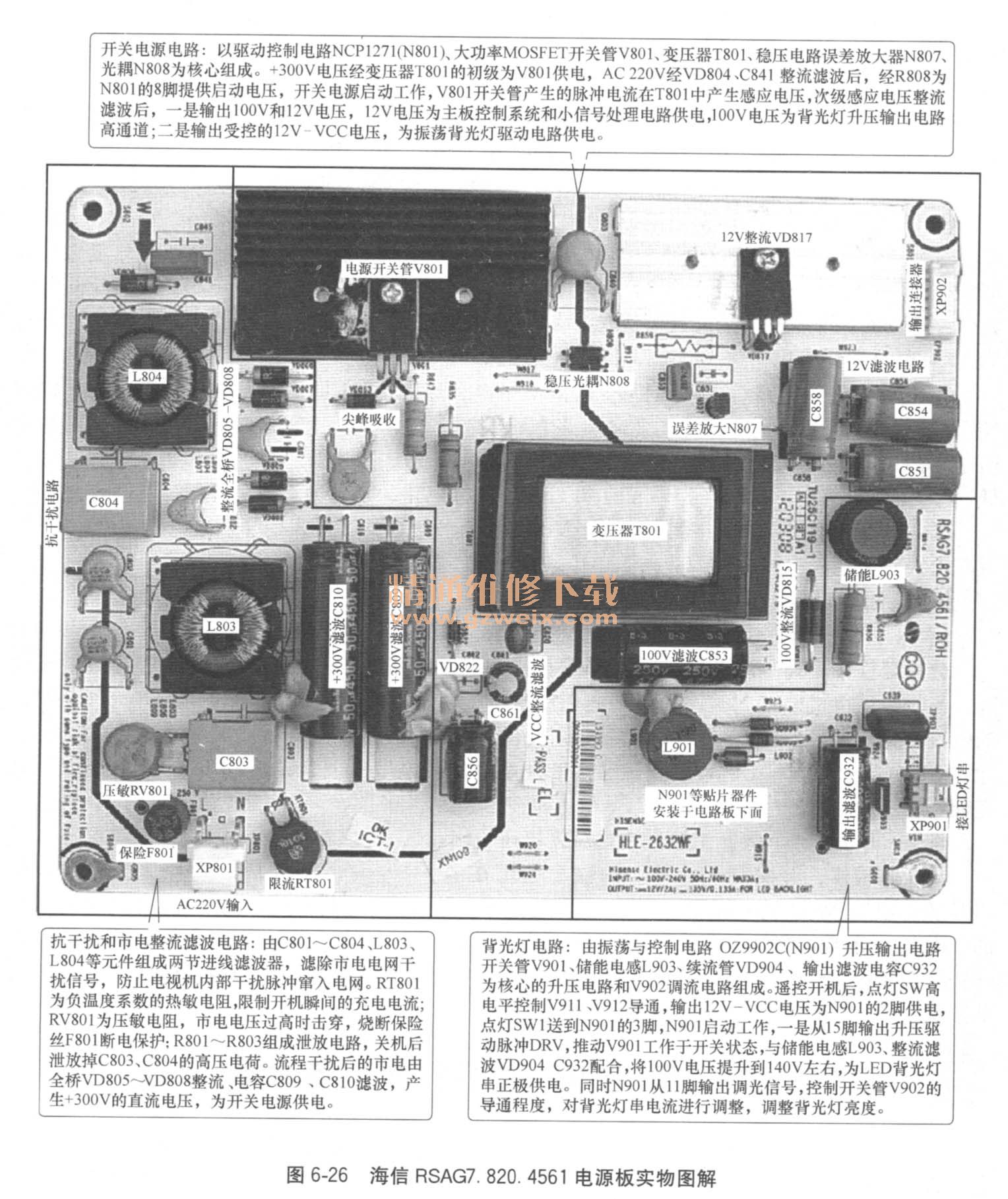

    海信RSAG7. 820. 4561电源板实物图解如图6-26所示,电路组成方框图如图6-27所示。



    海信RSAG7. 820. 4561电源板中开关电源电路由抗干扰电路、市电整流滤波电路、开关电源电路组成。
   (1)抗干扰和整流滤波电路
    海信RSAG7. 820. 4561电源板中抗干扰电路、市电整流滤波电路如图6-28所示。

    ①抗干扰电路进线抗干扰主要由C801~C804、L803、L804等元件组成两节进线滤波器,利用电感线圈和电容器组成的共模滤波电路,滤除市电电网干扰信号,防止电视机内部干扰脉冲窜入电网。RT801为负温度系数的热敏电阻,限制开机瞬间的充电电流;RV801为压敏电阻,市电电压过高时击穿,烧断保险丝F801断电保护;R801~803组成泄放电路,关机后泄放掉C803、C804的高压电荷。
    ②市电整流滤波电路整流滤波电路由全桥VD805 ~VD808、电容C809、C810组成,将交流市电整流滤波,产生约+300V的直流电压,为开关电源供电。
   (2)开关电源电路
    海信RSAG7. 820. 4561电源板中的开关电源电路如图6-29所示,以驱动控制电路NCP1271(N801)、大功率MOSFET开关管V801、变压器T801、稳压电路误差放大器N807、光耦N808为核心组成。一是输出100V和12V电压,12V电压为主板控制系统和小信号处理电路供电,100V电压为背光灯升压输出电路供电;二是输出受控的12V-VCC电压,为振荡背光灯驱动电路供电。

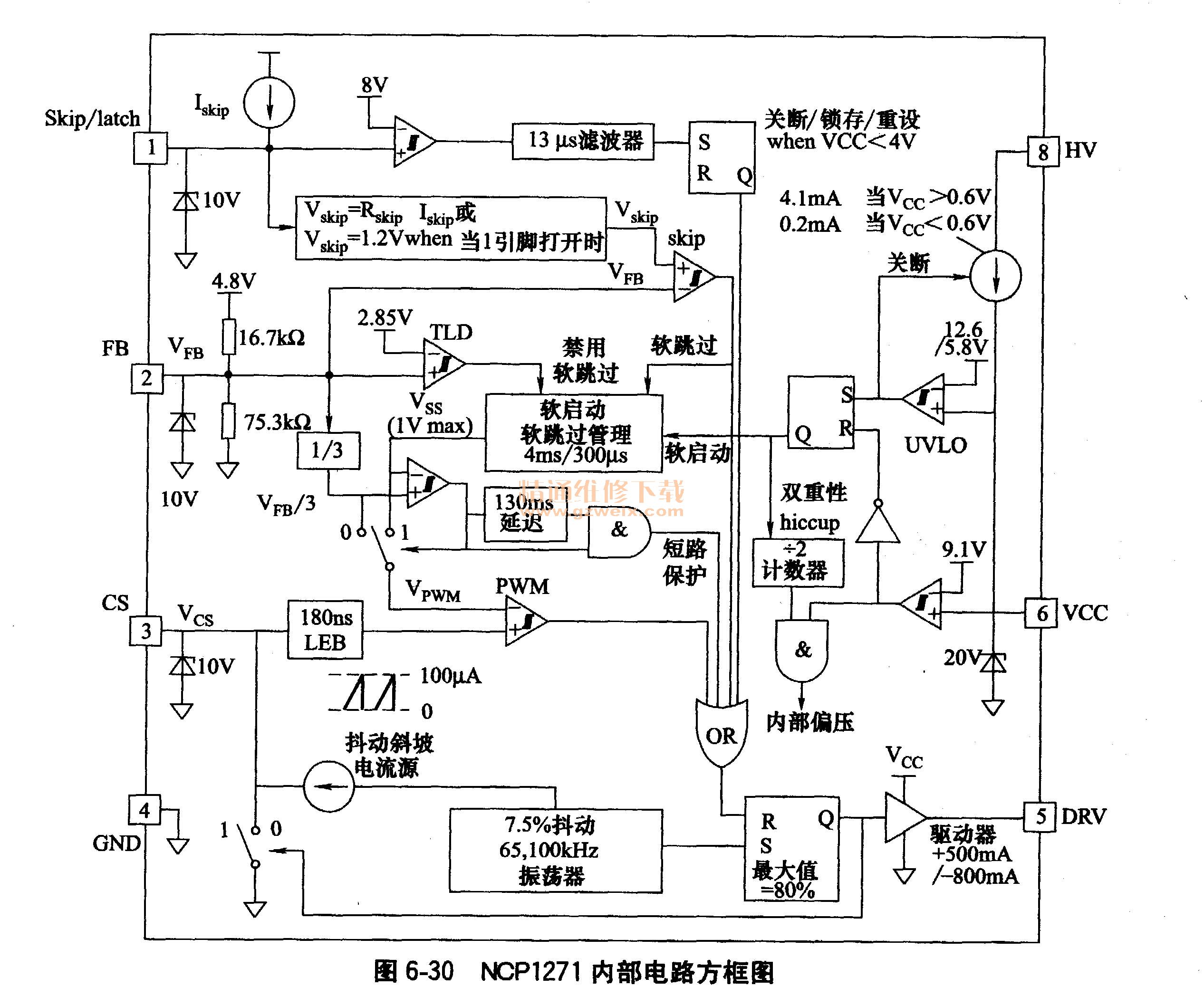

    ①NCP1271简介NCP1271是一款小型开关电源专用控制电路,本开关电源采用的全称为NCP1271D65R2G,内部电路如图6-30所示,内含振荡器、高压软启动、稳压控制、驱动电路等,VCC最大额定电压20V。NCP1271引脚功能和维修参考数据见表6-9。



    ②启动工作过程通电后,市电整流滤波后形成的+300V电压通过T801的初级绕组为V801供电,同时AC220V市电经VD804整流、C841滤波产生的直流电压,经R808为N801的8脚提供启动电压,N801启动工作,N801从5脚输出激励脉冲,推动V801工作于开关状态,其脉冲电流在输出变压器T801中产生感应电压,次级绕组感应电压经整流滤波,一是输出12V电压为主板控制系统和小信号电路供电;二是输出100V电压为背光灯升压输出电路供电;三是12V电压经点灯电路控制后,输出12V-VCC电压,为背光灯振荡驱动电路供电;同时T801初级辅助绕组感应电压经VD822整流、C856滤波后产生VCC电压,再经V800、VZ801组成的稳压电路稳压后,输出约15V电压,为N801的6脚提供启动后的工作电压。

[1] [2]  下一页
