心电图是从人体体表记录的心脏电位变化曲线，反映了心脏兴奋的产生、传导和恢复过程中的生物电位变化。心电图典型的波形图如图2所示。

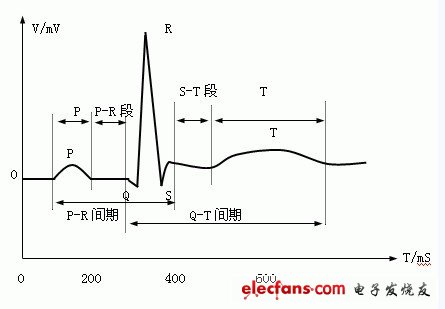

图2 心电图典型波形

　　在图2中,P波的最高幅值不超过0.25mV;Q波的幅值约0.1mV;R波的幅值在0.5-1.5mV;S波的幅值约0.2mV;T波的幅值在0.1-0.5mV。因此,运算放大器是对微弱电压信号的放大,传送给单片机的A/D转换电压是0-5V。为此,采用多级放大，使用低噪声、低漂移、高阻抗的仪用运算放大器。考虑到心电信号的变化极性，采用双电源双极性运算放大器。心电图信号处理电路框图如图3所示。

　　心电图电极输出的微弱的心电信号经过二级40倍运算放大器的放大,得到1.6V左右的电压信号,再经过2-5倍的可调运算放大器的放大,获得0-5V的心电信号,输出给单片机的A/D转换芯片。在对心电信号放大的同时,还要对共模信号、50Hz干扰信号等进行处理,使输出的心电信号完整、真实。

　　5 心电图的显示

　　在单片机中，采样到的心电图信号，经过数据处理后，以时间为横坐标，心电图信号的电压值为纵坐标，直接在LCD液晶显示器上显示心电图的图形。在一屏上显示二个完整的心电图信号，单片机的采样频率在15Hz。通过操作按钮来控制心电图图形的放大、缩小和移动。

　　6 心电图信号的判别

　　根据采集的心电图数据，采用模糊理论计算出心电图上P、Q、R、S、T、u的幅值以及各个时间间隔，来判断心电图波形是否超出正常范围，并根据严重程度给出提示。但不对病情提供直接的认定，这是因为心电图检查技术可以用来诊断某些心脏疾患，但是，它并不是万能的，而是有一定的局限性。因为类同的心电图异常变化，可见于几种不同的心脏病。也就是说，在这种状况下，心电图只能提示心脏病变的存在，而不能鉴别属何种性质的心脏病。

　　总之，心电图检查技术只是诊断部分心脏疾患的一种辅助手段，必须结合临床其它资料，进行全面、综合分析，方能发挥其正确的作用。

　　7 数据的远程传送与诊断

　　在心电图数据的传输和处理过程中，主要有两个方面的内容要处理：

　　一种是从心电图内部将数据发送到PC机，经过简单处理后，将正常或异常的初步诊断结论告知病人并提供给病人一些建议。

　　另一种是将从心电图获得的经处理的数据发送到远程医疗中心，远程医疗中心需要对这些数据再做进一步的分析和人工判断。将最终的结论和建议返回给病人。这一步需要通过Internet网络来实现。整个系统示意图如图4所示。

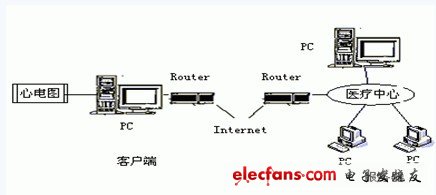

图4 心电图信号远程传送

　　7．1 心电图和PC机之间的数据传送和处理

　　心电图和PC机之间的数据传送实际上是单片机和PC机之间的数据传送。在PC机一端。我们采用了VB6.0进行串口实时数据的采集。在VB6.0中利用MSComm通信控件，通过串口采集心电图的实时数据。由于VB6.0比较简单，编程中我们注意到尽可能使给出的程序代码具有通用性，并有详细的注释，使程序可以直接或稍加改动后用于其他数据采集应用中。便于在医疗器械领域的推广应用。

　　串口数据通信协议是：数据传输速率为 9600bps，1位开始位，8位数据位，1位停止位，无奇偶校验位。当通信传输速率为9600bps，则最快速度1.04ms发送一个字节，心电图每秒发送50个字节，平均20ms 发送一个字节，连续读取串口数据时要在程序中添加循环等待程序。心电图每秒发送50个数据，PC机收到一帧完整数据最多需要2s时间，为了能精确的测试，一般需要连续测试1分钟以上，然后再进行数据处理。

　　7．2 心电图与远程医疗中心之间的数据传送和处理

　　心电图与远程医疗中心之间系统的硬件主要由各种PC机和Internet上网宽带组成，系统结构如图4所示。病人通过心电图与PC的接口将测试的数据通过交换机路由器实时传送到计算机Internet网络上，远程医疗中心的服务器接受到数据后进行处理，以数据和图形方式显示在终端上供经验丰富的医生、专家进行诊断，然后将结果返回给病人，同时将结果保存在数据库中，以便作为下一次诊断的参考和宝贵的医学资料。

　　8 结束语

　　我们研制的便携式心电图仪能够测量、记录心电信号,能够将心电的生理信号转换成电信号,并在单片机上由LCD液晶显示器以图形的方式显示,图形可以放大、缩小、移动和存储。便携式心电图仪的价格比较低,容易普及,可以使患者能够方便地进行自我测量,由于是一种便携式心电图仪,也为医生临床检查提供一种新的诊疗设备。由于便携式心电图仪能够现实测量信息的网络远程传输,为实现家庭医疗远程诊断进行了前瞻性的研究。
