(三)整体电路设计
电动自行车快速充电器电路主要分为三部分:主电路、控制电路和检测电路。
主电路由桥式整流电路和半桥逆变电路组成。
控制电路由单片机AT89C51来实现,单片机通过检测来的电压信号值作出相应的动作:输出不同宽度的脉冲电压和作出不同指示。
检测电路有温度检测电路和电压检测电路。温度用温度传感器实现,电压检测由分压电阻实现。

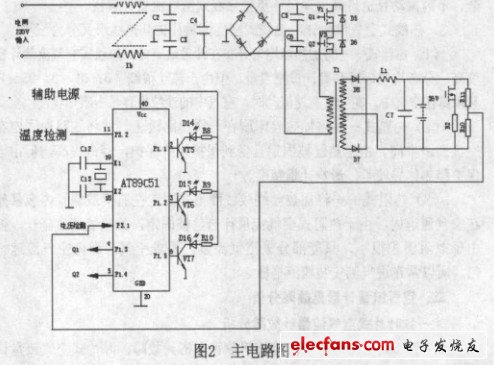

主电路图如图2所示。
四、结论
本文介绍了一种基于AT89C51单片机控制的电动自行车快速充电器的电路工作原理和实现方法。该充电器具有自动化程度高、运行费用低、工作可靠等优点。经检测,样机充电效率高、充电速度快,而且损耗少、成本低。
