3．2 软件功能仿真
    本系统的底层SPI通信部分使用FPGA进行驱动，采用Verilog HDL语言编写程序，并在QUARTus 10．1集成环境下进行功能仿真验证，如图6所示。结果显示，数据采集符合设计逻辑，当所有数据采集完成一次之后立即送出中断信号触发DSP读取。

4 测试结果

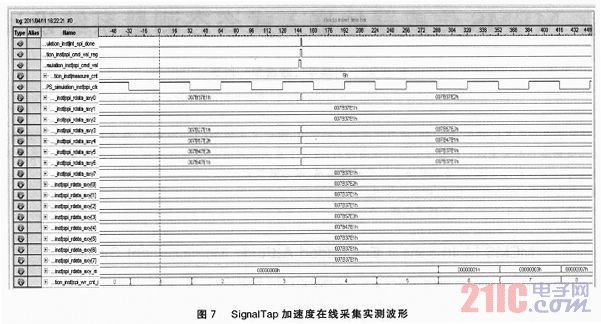

    利用Signal Tap II LogIC Analyzer在线逻辑分析仪进行板上硬件实际调试，图7为SignalTap加速度在线采集实测波形。测试结果显示数据采集和处理符合芯片时序要求；FPGA与DSP的EMIF接口配合良好，经过后续DSP软件算法处理后能成功推算出移动物体当前的GPS信息，及时上报CPU(每秒1 s)。其中SPI总线通信时钟为1．4 MHz。经过测试，系统完全能够达到设计要求，已在某大型通信系统中得到应用。

结语
    通过本系统的设计和调试过程可以看出，使用FPGA作为物理层驱动具有SPI接口的数字芯片是简单而有效的一种数字设计方案，可以较容易地满足芯片的时序要求。通过与EMIF接口的配合还可以很好地利用DSP芯片完成众多嵌入式系统的设计。
