2 8 b／10 b编码器的设计

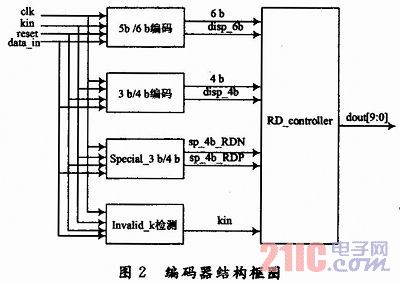

    8b／10b编码器是把8 b数据输入拆成低5位和高3位分别进行5 b／6 b和3 b／4 b编码，根据编码表执行编码。因为其中有些特殊的3b／4 b编码，所以需要一个特殊3 b／4 b编码模块。编码后数据通过RD控制模块选择输出，并且把此时的RD状态反馈给下一轮编码。对于8 b控制输入，由于K控制编码只有12种有效，所以需要一个对无效K码的识别模块。因此，编码器分为5个模块：5 b／6 b编码、3 b／4 b编码、特殊3 b／4 b编码、无效K码检测、RD_controller，前4个部分在RD_controller的控制下进行并行编码，如图2所示。图中，kin为8 b控制输入，data_in为8 b数据输入。由于USB 3．0传输速度为5 Gb／s，编码器clk为500MHz。

    5 b／6 b编码模块、3 b／4 b编码模块对输入的8 b数据输入分为低5位和高3位进行并行编码，输出6 b和4 b数据构成10 b编码，而输出disp_6b，disp_4b是6 b和4 b数据的不平衡度。
    由于在8 b／10 b转换表中，8 b数据输入高3位为“111”、低五位分别为“01011”，“01101”，“01110”，“10001”，“10010”，“10100”时，输出的4 b是特殊情况，特殊3 b／4 b编码模块就是完成对这几种特殊情况输出，输出sp_4b_RDN和sp_4b_RDP是特殊编码的不
平衡度。
    当8 b输入是控制K码时，控制码只有12种是有效的，无效K码检测模块就是检测输入的控制码是否有效，如果无效输出invalid_k=1，如果有效则输出invalid_k=0。
     RD控制模块除了将编码后数据选择输出，主要是根据disp_6b，disp_4b，sp_4b_RDN和sp_4b_RDP来跟新当前RD值，并反馈到下一轮编码的RD输入，保持差分信号传输的直流平衡。
