3 8 b／10 b解码器的设计

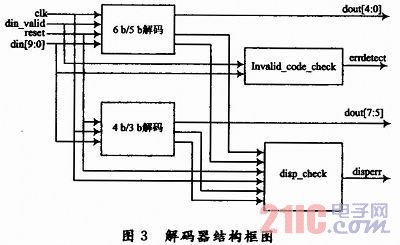

    8b／10b解码器接收到的数据是10 b，根据8 b10 b解码原理，把10 b数据分开为低6 b和高4 b，然后分别对低6位和高4位进行解码，划分为2个模块6 b／5 b解码、4b／3b解码。这些10位的数据分为特殊K字符和有效数据字符，特殊K字符是控制字符。解码器结构如图3所示，分为4个模块：6 b／5 b解码，4 b／3 b解码，无效码检测、不平衡度检测。

    6b／5b解码和4b／3b解码模块根据编码表，选择输入10 b数据对应输出5 b或3 b。当高4位为“1001”，“0110”，“1010”，“0101”时，数据字符和控制字符其对应的输出是不同的；并且高4位为“0001”，“1110”时也是特殊情况。输入10 b数据中有1 024个数据，有440个有效数据字符，24个控制字符，还有560个错码。当输入为错码时，无效码检测模块会检测出错，输出1个errdetect。不平衡度检测模块主要是根据前面模块输出的disp和当前的disp(current-disp)，判断解码是否发生错误。当disp_4 b=0时，disp_6 b!=0，则current_disp应该等于disp_6 b，如果不等则发生错误。即要保持不平衡度在“+2，0，-2”三个值中变化，超出则发生编码错误。

4 仿真分析
    本文完成了8 b／10 b编解码器的RTL设计，并在Modelsim上进行功能仿真。编码、解码的仿真波形图4，图5所示。

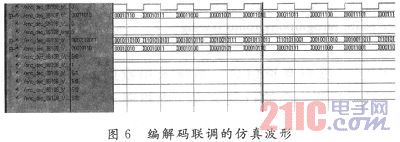

    图6是编解码联调的仿真波形，可以看出输入的数据经过编码器编码成10 b的数据，然后在经过解码器所还原的数据跟之前输入的数据一样，说明编解码功能正确，并且最高的工作频率能够达到500 MHz，满足USB 3．0的数据传输速度。

5 结语
    本文采用的分块编解码方法，使用了少量的逻辑完成了8 b／10 b编解码器设计。该编解码器在USB 3．0数据传输中能够得到很好的运用，满足了USB 3．0高速数据传输的要求。
