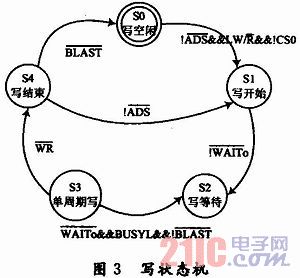

内状态机中写状态机有5个状态：S0，写空闲状态；S1，写开始；S2，写等待；S3，单周期写；S4，写结束。具体的状态转移图如图3所示。

    当系统复位后，状态机输出双口RAM的片选信号，输出使能，状态机处于空闲状态。
    写操作的状态机转移过程是：当状态机处于空闲状态时，在每次时钟的上升沿采样到有效和=1，并且如果双口RAM的片选信号有效，状态机进入写开始状态，输出和有效，并将9052的局部有效地址输出给双口RAM；当采样到有效时，状态机进入写等待状态，输出；当采样到且BUSYL=1、时，状态机进入单周期写状态，输出，将有效数据输出到双口RAM；当采样到无效，状态机进入写结束状态，输出，，；之后如果采样到有效就进入下一次的写操作循环，如果采样到无效且无效，状态机回到空闲状态。

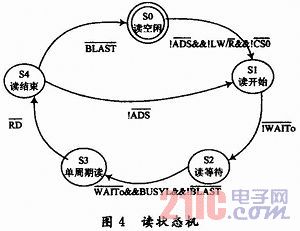

    读状态机也有5个状态：S0，读空闲状态；S1，读开始；S2，读等待；S3，单周期读；S4，读结束。具体的状态转移图如图4所示。

读操作的状态机转移过程是：当状态机处于空闲状态时，在每次时钟的上升沿采样到有效和=0，并且双口RAM的片选信号有效的话，状态机进入读开始状态，输出和有效，并将9052的局部有效地址输出给双口RAM；当采样到有效时，状态机进入读等待状态，输出；当采样到且BUSYL=1，时，状态机进入单周期读状态，输出，将有效数据输出到PCI9052；当采样到无效，状态机进入读结束状态，输出，，；之后如果采样到有效就进入下一次的读操作循环，如果采样到无效且无效，状态机回到空闲状态。
2．3 仿真结果

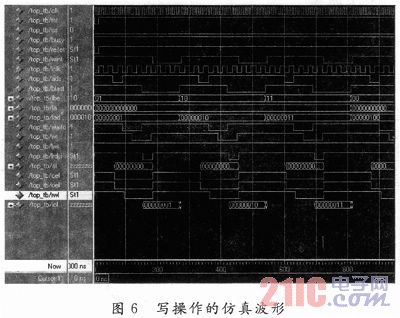

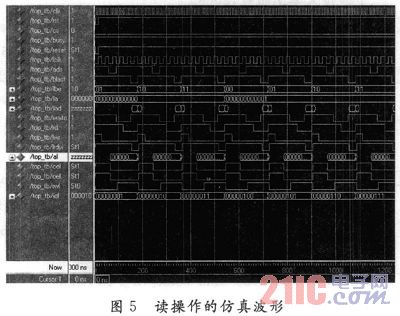

在ModelsimSE仿真平台下，实现了PCI9052读／写双口RAM的读／写过程，读操作仿真波形如图5所示，写操作仿真波形如图6所示。从仿真波形可以看出，该代码可以实现将PCI9052的读／写控制信号转换成双口RAM的读／写控制信号，完成时序的匹配。
