在系统调试过程中，对芯片中前置分频器的值的设定要特别注意。芯片资料中给出，前置分频器的值应该被选择使它的输出频率总是小于或等于200 MHz，因此，在本设计中，16／17前置分频器的值是有效的，8／9是无效的。由以下公式：

    可以得出：N=7 900～12 500。

3 锁相环频率合成器的仿真
    频率合成器中环路滤波器的计算是非常复杂的，特别是对于高阶锁相环。所以采用ADS仿真软件对频率合成器进行仿真，不仅可以对锁相环的各项性能指标进行分析，以确保设计方案的正确性，而且还可以对环路滤波器的参数进行设定和优化，减小了研制人员的研制难度和调试时间。
3. 1 频域响应仿真

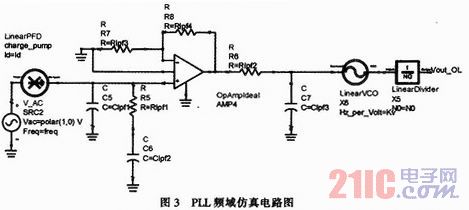

    频域仿真的目的是通过锁相环参数设置，得到实际的相位裕量、环路带宽、环路衰减和环路滤波器的参数。并同时得到锁相环的频域开、闭环幅度响应和相位响应曲线。调用ADS中的线性电荷泵鉴相器、线性压控振荡器、线性分频器等模块搭建锁相环频率响应电路。其中部分电路仿真电路图如图3所示。

    根据系统指标对频域仿真中所需要的仿真控制器参数和一些变量模型的参数进行设置。其中扫描计划(SWEEP PLAN)用于设定扫描的范围，交流仿真器(AC)设定原理图中采用小信号交流仿真。优化目标依次设置为开环增益、相位裕量、杂散抑制等。变量模型VAR1中主要对锁相环一些特性进行设置，VAR2主要设置相位裕量、滤波器带宽、杂散频率等，VAR3主要设置环路滤波器的一些参数。完成各个模块的参数设置后，仿真可以得到锁相环路有源滤波器元件参数如下：

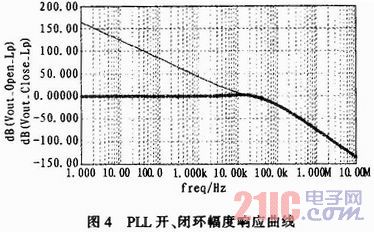

    由仿真自动优化计算所得到的元器件值并不是实际使用的标称值，可以选择最接近仿真值的标称值作为实际使用值。如果得到的器件值不太合理，可以重新在原理图中设定器件值的范围，再次仿真。另外，可以得到锁相环电路的开、闭环幅度响应和相位响应曲线，如图4、图5所示，其中加线圈的为闭环响应曲线。从图中可以看出锁相环是比较稳定的，并且该电荷泵锁相环的环路带宽为19．95 kHz，相位裕度为45．004°。仿真结果与设计指标比较接近，证明整个系统设计方案可行。
