3．2 瞬态响应仿真

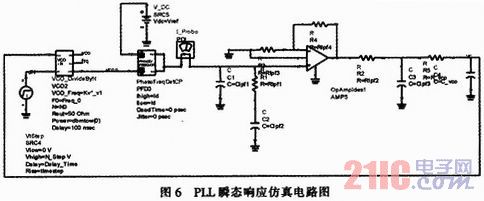

    对锁相环的瞬态响应仿真主要是针对锁相环的VCO在从自由振荡到被系统锁定过程的瞬态响应，可以得到PLL的锁定时间。主要是用ADS中的电荷泵鉴相器、带分频器的VCO、阶跃电压源等构建仿真电路如图6所示。

    仿真电路图中VCO内部带有分频器，分频比受阶跃电压源SCR4控制。由于仿真中只观察单一频点的锁定时间，所以仿真时可以把SCR4旁路掉，或者把其阶跃电压N_Step配置成0 V。选择单一的频率点2 040 MHz，仿真可得到锁相环输出频率的瞬态响应曲线如图7所示。

    从图中可以看出，在215μs时，锁相环基本锁定。可见通过对频率合成器的瞬态响应仿真可以对电路是否能够锁定、锁定时间、锁定频率范围、环路滤波器的设计是否存在问题等方面进行分析。

4 结束语
    首先对锁相环频率合成器电路进行简单设计，然后利用ADS仿真软件对电路进行频率响应和瞬态仿真。这种方法既可以免去计算环路滤波器的麻烦和保证设计方案的正确性以缩短锁相环电路设计的时间，又可以通过对锁相环各种性能指标的仿真分析加深对锁相环的理解。
