检修液晶屏逻辑驱动电路原理、电路分析及故障(二)
来源:本站整理  作者:佚名  2012-09-13 08:36:56

行、列电极控制开关断开时,灯泡都不亮,如图 5所示。


行、列电极控制开关都接通时,灯泡都亮如图 6 所示。

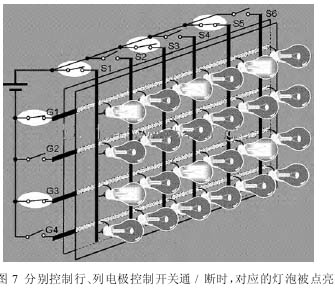

②当分别控制行、列电极线上的分别开关不同的接通和断开时,相应连接的灯泡将被点亮。如果采用图像信号控制开关的动作,此矩阵电路将能显示相应于图像信号的点阵图像,如图 7 所示。矩阵显示器的行、列电极线的一个交点就是所显示图像的一个像素点。

③这就是矩阵电路显示图像的基本原理。作为液晶屏这个矩阵的交点就表示一个液晶的分子,由于液晶的本身并不能发光,所以该交点的分子在行、列电极线信号的控制下,可以允许或阻碍光线通过,形成一个明暗变化的光点,最终多个这样的光点组成图像。

一个能显示图像的液晶屏,其矩阵电路的像素点和这个屏的分辨率有关,例如:一个 1080 P 标准的HDTV 高清液晶屏,行电极线有 1080 根,列电极线有1920×3 根;行、列电极线的交点就有 6000000 个。一般的 SDTV 标清液晶屏,也有 150 万个这样的行、列电极线的交点。

二、液晶屏的矩阵显示
液晶电视显示屏电极线的排列及驱动方式:由于液晶电视的成像方式是矩阵方式,那么,图像信号是如何加到液晶屏上的?

传统的 CRT 图像信号(加到显像管阴极的信号),就是一个模拟的按时间先后排列的电信号,有显像管的阴极射向荧光屏产生一个相应的亮点,在再扫描(偏转)作用下,把这个亮点组合成图像。

液晶显示屏由于是矩阵方式显示图像,像素的着屏如果仍然采用扫描的方式;一行开关逐个由左向右接通,逐个完成对分子的扭曲的控制使光线的通过,是极其困难,也是不可能的。这是因为液晶分子有惰性,要在液晶屏上完成由左到右一行信号的高速扫描显示极为困难,所以矩阵显示是采用的是一次同时显示一行信号。

1. 液晶屏矩阵电路显示像素的方式
图 8 就是液晶电视液晶屏的矩阵基本原理图。图中,S1~S6 是列电极(也称为源极驱动电极),是输入像素信号的电极,G1~G4 是行电极(也称为栅极驱动电极),是触发显示列电极送来的像素的电极。

列电极 S1~S6 经过开关 K2 接像素信号,像素信号是一排一排(一行像素为一排)排列好的并行信号,等待在开关 K2 的外面。行电极线 G1~G4 连接于一个行位移开关 K1,行脉冲信号在加到列开关 K2 的同时,也加到行位移开关 K1,并且每到来一个行脉冲,开关K1 向下旋转移位一次,并把行脉冲加到该连通的行电极上;触发列电极送来的像素信号,使之显示发光。


[1] [2]  下一页
