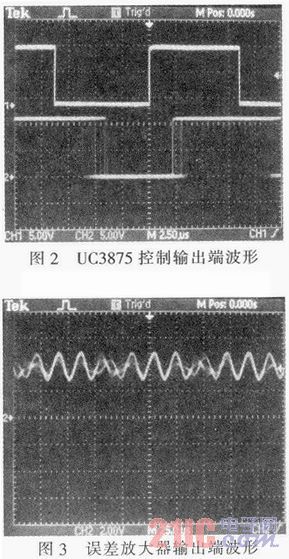

当对开关电源进行调试时测量其输出，发现输出非常不稳定。而后用示波器对UC3875的控制输出端OUTA与OUTC进行观察，如图2，发现输出的移相信号产生了大幅度抖动，致使开关电源输出变得不稳定。随后在对误差放大器的输出进行观察时发现误差放大器产生了振荡，在输出端产生了一个不太稳定的正弦信号(图3)。由于误差放大器的输出与斜坡发生器的输出电压比较之后产生移相控制信号，因此UC3875的输出控制信号会产生大幅抖动。

2．2 UC3875误差放大器振荡现象的分析
    根据UC3875的数据表可知其典型带宽与开环增益分别为11 MHz、90 dB。大多数控制IC的误差放大器已经过内部相位补偿，且补偿到即使闭环增益为0 dB(此时反馈量最大)时也不会发生振荡。但是在实际使用中，由于外部元件等因素的影响，有可能产生新的极点，使电路附加相移超过-180°，从而发生振荡。
    根据之前观察到的误差放大器输出端自激振荡波形可知其振荡频率大概在50 kHz附近，则此频率时附加相位φ≥-180°，且其开环增益要大于0 dB。根据这些条件可估算出外部电路产生的极点频率应该在5 kHz附近，将其加入到误差放大器的增益与相位的频率特性简图中得到图4。其中P1为内部补偿时设置的极点，P2为外部电路产生的极点(图中用实线表示增益，虚线表示相位，图6同)。
