开关电源IC中误差放大器的自激振荡及解决方法
来源:本站整理  作者:佚名  2011-11-12 20:28:53




2.3 外部补偿网络的设计
    由于零点能产生超前相移,可抵消极点产生的滞后相移。因此如果在电路中加入补偿网络,设置一个零点将能够抵消外部电路产生的极点,从而抑制放大器的自激振荡。由于误差放大器没有设置补偿端口,因此补偿网络需要设置在外部。如图5所示,在反馈电阻Rf两端并联一个电容Cf,由此可产生一个零点。通过恰当设置此零点的频率就可抵消新极点产生的附加相移,使总的相移不超过-180°。因为所估算的外部极点频率为5 kHz,所以零点频率就要设置在5kHz附近。

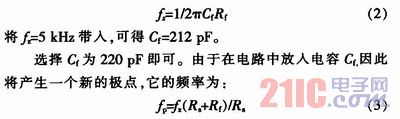

    根据公式
    将数值带入上式可得新的极点频率为1.5 MHz,这相当于将外部极点P2移动到了如图7所示的P2’的位置。

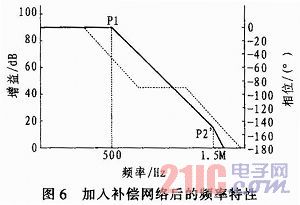

    由图6可以看出尽管在增益0 dB以上存在两个极点,但是当增益降为0 dB时,相移依然没有超过-180°,所以自激振荡条件就被破坏,电路不会产生自激振荡。同时从图上可以看到,使用这种方法时放大器的带宽损失很小。但是根据式(3)可以看出,新极点的频率与放大器的增益有关,如果放大器增益过小,则会因为极点向高频率移动距离太小而大大影响到补偿的效果。特别地当作为电压跟随器使用时(此时放大器输出与反相输入端直接相连,反馈电阻为零),新极点的频率不会向高频移动,则此电路就会完全没有效果。由于各种因素的影响以及估算的误差,实际的特性曲线会与理论有一些差距,因此所设置的零点还需要通过实验来进行调整(后面的实验也证实了这一点)。

上一页  [1] [2] [3] [4]  下一页
