摘要：当USB接口与多个RS422设备进行通信时，由于PC机的USB接口数量有限，这种情况给用户带来极大的不便。为了解决这个问题，采用FTDI公司的F4232H芯片，结合USB总线供电结构，通过简单的外围电路设计出一路USB转4路RS422的转换器。经过测试和实践结果表明，这种方案具有优良的性能和很强的实用价值。
关键词：USB；RS422；FT4232H；转换器

    随着社会的发展，USB通用串行总线凭借其传输速度快、接口灵活、支持热插热拔以及具有很强的扩展性等特点在计算机接口以及终端电子产品中占据着主导地位，USB接口有逐渐取代其他标准接口的趋势。然而工业以及民用大量采用RS422传输数据的设备装置，RS422采用双平衡差分信号传输，所有传输距离最大可以达到1 200 m，这给工业用途带来了极大的便利，不足之处在于传输速度慢，这给很多传统的以RS422为通信接口的外围设备面临着巨大的考验。而USB却能弥补这些缺点，因此，结合USB的总线结构设计RS422与USB接口的转换器势在必行。
    然而，一般计算机提供的串行接口有限，当串行设备数量增加时，端口的短缺问题将给用户带来极大的不便，针对这种情况，本文结合实际项目，利用FTDI公司的FT4232H芯片，通过简单的外围电路来设计一路USB转4路RS422的转换器。

    1 总体设计方案
    本设计开始时有两种方案可供选择：1)在USB前端利用USB HUB芯片，先把单路USB转换成四路USB信号，再通过USB到RS422单路转换器来实现：2)直接采用USB到UART接口转换芯片来实现。两种方案原理上差别不大，各有各的优缺点，前一种各路相对比较独立，电路调试简单，但性能不好，体积大，而且成本要求相对来说高；后一种方案对电路的调试相对比较复杂，而且需要额外的EEPROM，但性能较好、体积小并且成本较低，综合考虑，本文采用第二种方案。

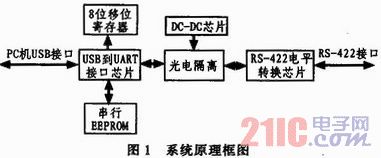

    系统原理框图如图1所示。USB的一大优点是可以提供500 mA的5 V电源，因此，设计时可以采用总线供电。信号通过FT4232H接口芯片，内部处理后转换成4路接口信号。4路相同的信号，通过光电隔离后再经过RS422电平转换芯片转换为RS422信号。光电隔离芯片是6N137，由于光电隔离左右端电源要求隔离，所以采用DC-DC芯片F0505S-1WR，电平转换芯片采用的是SP491，8位移位寄存器采用的是SN74HCT595，主要是用来显示各路的发送接收状态，而串行EEPROM采用的是93C46B，用来对数据进行一定的存储。

    2 主要芯片介绍
    2．1 FT4232H
    FF4232H芯片是由FIDI(Future Technology DevICes International)公司生产的，专门用于USB到RS232／RS485／RS422之间的电平转换芯片，数据收发和协议转换工作全由芯片独立完成，无需人工干预，不用编写芯片的固件，给设计者带来了极大的便利。利用该芯片只需要加少量的外围电路就可以实现相应的转换。
2．1．1 FT4232H的特点
    和同类产品相比，FT4232H的主要特点如下：
    1)单芯片到4路串口的转换，整个接口协议中芯片内部固化，无需外加的编程；
    2)支持480 Mb／s USB 2．0的高速规范，并可在各种工业标准的串行或并行接口(例如UART或FIFO)下进行配置；
    3)提供四种可配置的接口，FT4232H的其中两个接口可配置为UART、JTAG、SPI、I2C或带独立波特率发生器的位响应模式串口，FT4232H的另外两个接口具有UART功能或位响应功能；
    4)配置为RS-232／-422／-485 UART接口时，这两个器件均可支持数据传输率达12 MB／s；
    5)通过外接EEPROM，可以提供自己产品的VID、PID、设备序列号以及设备相关的说明文字；
    6)双端口2 k字节的发送和接收缓冲单元；
    7)支持UART7／8 Bit数据位，1／2停止位，奇偶校验，Mark／SPACe校验或无校验；
    8)支持异步串行UART接口满硬件握手信号，调制接口信号，硬件及Xon／Xoff流量控制；
    9)高集成+1．8 V低压差线性电压输出，以及集成12～480MHz频率合成；
    10)集成了电平转换器，I／O口电平支持5～3．3 V电平逻辑；
    11)具有低功耗、高速度的特性，为工业级温度范围：-40～+85℃。
