摘要：介绍一种基于FPGA(FiELD Programmable Gate Array)现场可编程门阵列的可键盘控制的计数，显示电路的实现方法。应用VHDL语言(高速集成电路硬件描述语言)完成了3x4矩阵开关的扫描电路，可预置数的BCD码计数电路及4位数码管动态扫描电路的描述。通过原理图输入方式完成了系统功能的设计。电路结构简单，便于扩展，可靠性高，且可移植性强，容易实现。该电路已成功应用于测试某脉冲电容质量试验的控制电路中。
关键词：FPGA；键盘扫描；计数；动态显示

    FPGA做为现代电子设计技术的核心器件，成为目前硬件设计研究的重点。在工业控制中，计数显示基本电路在仪器仪表中得到了广泛应用，而如何根据需要灵活的设置计数范围，是一个较为复杂的问题。本文应用EDA技术通过对键盘的控制，实现了从0～9999范围内预置数可变的计数显示电路设计。与传统的应用单片机控制键盘扫描的设计方法相比，具有集成度高，稳定度高，抗噪声能力强，容错率低等优点。

    1 系统设计原理及电路图

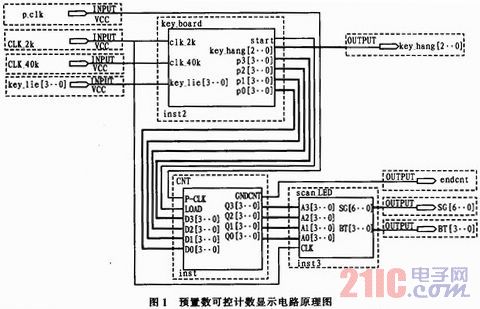

    图1为基于FPGA的预置数可控计数显示顶层设计电路原理图，共由3部分组成：键盘扫描控制电路key_board；BCD码计数电路CNT；4位数码管动态扫描显示电路sCAN_LED。首先，由键盘扫描电路完成对键盘的扫描和键值的译码，当计数电路置数端LOAD为上升沿时，将键盘扫描电路读取的数据经P3-P0并行置入到计数器中做为其计数范围，计数器的输出通过动态扫描译码模块驱动4位数码管显示。

    2 VHDL语言的实现
    该设计采用层次化设计方法，首先采用VHDL语言完成了对各子模块电路的描述，然后分别将其生成符号元件，通过原理图编辑完成了系统的设计。
    2．1 键盘扫描电路
    2．1．1 行列式键盘工作原理

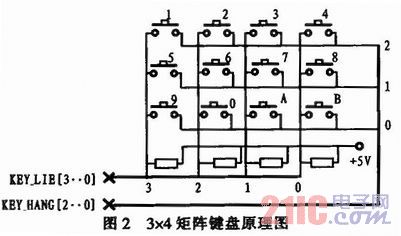

    图2为3x4行列式键盘原理图，行线是KEY_HANG[2..0]，列线是KEY_LIE[3．．0]，形成12个交叉点，每个交叉点连接一个按键。12个按键分别对应数字0～9和清零键A，确定键B。当没有按键按下时，所有交叉点断开，由于列线的上拉电阻作用，使其保持高电平。如果行线KEY_HANG[2．．0]被设置为低电平，当有按键按下时，该键所在的行线和列线被按键短路，那么相应得列线就变为低电平。
