3 电路设计
3．1 输入电路设计
    J1～J8为8个抢答按钮，分别连接在可编程控制器FX1N_40MT的输入点X10～X17与地之间，SB1、SB2、SB3、SB4、SB5为启动、清零、答题开始、停止、置数按钮，分别连接在可编程控制器FX1N_40MT的输入点的X1、X2、X3、X4、X5与地之间，共用去13个输入点。
3．2 抢答结果显示电路设计

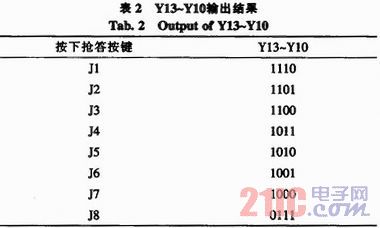

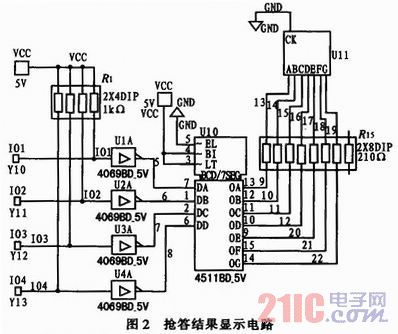

    图2为抢答结果显示电路，显示0～8九个数字。无人抢答时显示数字0，抢答结束后显示抢答成功的参赛选手编号。图3中的101～104分连接在可编程控制器FX1N_40MT的输出点Y10～Y13，当不同抢答键被按下，Y10～Y13的输出结果如表2所示。由于可编程控制器FX1N_40MT输出电路的特点，Y10～Y13按位取反后才能得到0～8九个数字的BCD码，因此Y10～Y13的输出经上拉电阻和反相器4069后完成了按位取反，得到抢答选手编号对应的BCD码，经CD4511译码后，数码管显示选手编号。

3．3 答题饲计时电路

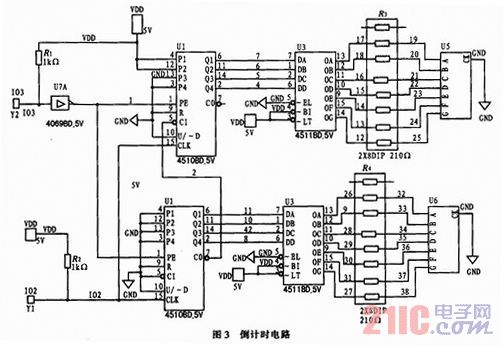

    答题倒计时电路用来限定选手的答题时间，电路如图3所示。答题倒计时电路利用两片4510组成两位减法计数器，计数结果经两片CD45 11译码，由两位数码管显示，倒计时范围为99～0。图中初值设定为30，由于计数器时钟信号为可编程控制器FX1N_40MT的输出点Y1送来的秒脉冲，因此答题时间为30s。为使答题时间设置可编程，可将4510的数据输入端P0～P4用拨码器控制(可编程元件计数器C0的初值也要随着修改，才能完成答题时间设置的可编程)。减法计数器4510所需的置数脉冲由PLE的输出点Y2提供。
