3．4 超时声光报警
    答题时间到，超时声光报警器报警。由于可编程控制器FX1N_40MT输出电路的特点，报警器信号由FX1N_40MT的输出点Y3提供，经上拉电阻和开关电路后驱动发光二极管和蜂鸣器，为完成声光报警。图4中的I01与Y3连接。

4 软件设计

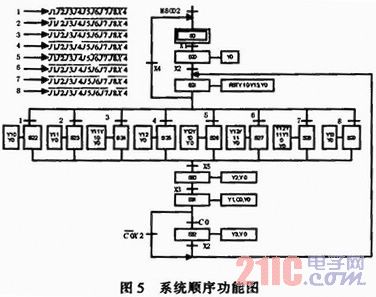

    功能图是用于描述顺序控制系统的图形说明语言，依据抢答器的功能要求，基于以上设计的硬件电路，可得系统顺序控制功能图如图5所示。

5 结论
    可编程控制器FX1N_40MT的I／O=24／16，I／O点有限，为了实现抢答器功能，在设计中采取了硬件电路与软件编程相结合的设计方案，节约了I／O点，同时结合实际应用考虑到硬件电路不能过于复杂，计数器的时钟信号和超时声光报警信号利用可编程控制器的特殊辅助继电器M8013控制输出点Y1输出秒脉冲，利用特殊辅助继电器M8011控制输出点Y3输出100 Hz的音频信号，利用计数器C0中断输出脉冲，抢答器具有抢答显示、答题倒计时及答题超时声光报警功能，分辨力小于15ms。
